　　　　　LPX250/1200 旋轉+平面式3D雷射掃瞄機

• 全世界第一部同時具備旋轉及平面雙重掃瞄模式的3D雷射掃瞄機

機型：LPX250 　　　　機型: LPX1200 規格

• 擴展3D雷射掃瞄的新視野!

1. 工業設計
2. 3D動畫
3. 電腦模擬

1. 工業設計

• 產品設計

    -黏土模型

     -物件外型

     -設計檢驗

2. 3D動畫

• 電腦動畫設計

     -黏土模型

     -影片及動畫效果

• 遊戲創造

     -雕塑造型

     -遊戲特殊效果

3. 電腦模擬

• 製造業

    -夾治具&模具

    -配合工件干擾檢驗

• 研發公司

    -汽車，飛機，建築等等

　　－風洞測試，流體動力分析等等

• 適用對象

　　－主要對象是設計研發人員

　　－3D CAD使用人員

    －3D動畫設計人員

　　－飾品，雕劇，佛像

　　－玩具玩偶

• 兩種掃瞄模式

1. 旋轉式掃瞄
2. 平面式掃瞄

1. 旋轉式掃瞄

　　－利用單向旋轉掃瞄圓周型物體

　　－適合掃瞄平滑的球面或立體物件

　　－掃瞄立體物件時速度優於平面式掃瞄

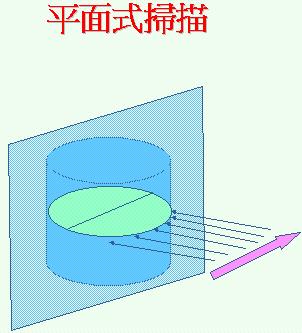

2. 平面式掃瞄

    －藉由同時旋轉圓盤及雷射頭，可以達到依正確的角度線性的平面式掃瞄

　　－適合掃瞄相對平坦的物件

　　－對於使用旋轉掃瞄方式雷射光束無法達到的地方，例如茶杯的把手　

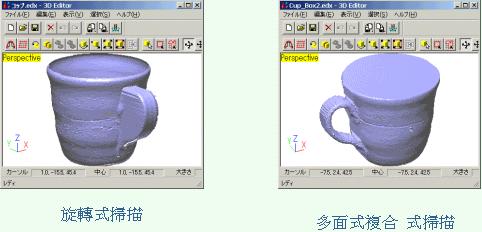

3. 多平面式掃瞄

　　　－容許以平面方式，將立體物件拆成２－６個平面，以達到整體掃瞄的效果。

• 掃瞄實例

      掃瞄時間:45分鐘

• 易於使用

1. 配備軟體

　－Dr.PICZA3

     －3D Editor

2. 工作平台

　－Win95,98,me,NT4.0,2000,XP

• 機器規格

1. 旋轉＋平面掃瞄雙重模式
2. 掃瞄間距

　－工作平面：圓盤直徑（254mm），高度(406.4mm)

    －圓柱掃瞄：0.2-60度

    －水平掃瞄：0.2-254mm

　－垂直掃瞄：0.2-406.4mm

3. 最大負重：5kg
4. 掃瞄速度：

    －旋轉速度：15rpm

　－平面速度：50mm/sec

5. 傳輸介面：RS232
6. 機台尺寸大小：

     －32 kg

      －526(w)*742(d)*431(h)mm
