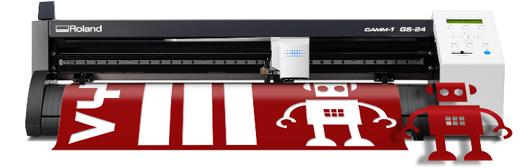

Roland GS-24 2尺專業切割/割字機(具光學循邊切割,可作 DIY 貼紙)

CAMM-1 GS-24 是取代 GX-24(已停產)的新機種

與 GX-24 差異的新增功能

  • 切割時可設定連續或斷續切割
  • 可依所選顏色切割
  • 可顯示機器目前狀況
  • 較大切割壓力(350gf)
  • 可設 4 點光學定位
  • 增大為 2Mbyte 記憶體與 USB2.0 傳輸

可接受紙張寬度: 50 ∼ 700 mm

 功能特色:

    最大切割速度為 500 mm/s
    切割壓力可達 350gf
    機械解析度 0.0125 mm / step
    最大切割寬度 584mm
    可使用的材質包括卡典希得、反光紙、熱轉印和噴砂用材料
    光學定位功能,可做切割噴墨後的圖形
    隨機附贈簡易使用的 CutStudio 軟體
    CutStudio 的軟體是外掛於 Windows Adobe Illustrator 9/10/CS 和 CorelDRAW 10/11/12 的軟體
    隨機附贈的 Windows 驅動程式
    可儲存八組常用的切割參數
    最新設計的傾斜藍色 LCD 操作面板,可方便觀看及操控
    Serial 和 USB 的傳輸介面便利電腦連線

    配備伺服馬達: 使用高扭力、高速及高精度的伺服馬達:
    • 最大切割速度  500 mm/s(全方向)
    • 最大切割刀壓  30 ∼ 350 gf
    • 機械解析度      0.0125 mm / step
    • 軟體解析度      0.025 mm / step
    光學定位與循切功能:

    光學定位循邊切割功能,可先在其他的印表機或繪圖機列印所需要的圖案,再到 GX-24 切割機上進行光學定位與循邊切割,可立即割出所要的標籤貼紙.

    配備可獨立操作或外掛的切割軟體 CutStudio

    CutStudio 可獨立使用或外掛在Adobe Illustrator 9/10/CS 或 CorelDRAW 10/11/12 軟體下,CutStudio 的編輯功能可以放大、縮小、搬移、複製、旋轉及鏡像所需切割的圖形,也可直接切割外框字型.

     主要應用

    オフィスのサイン製作に

    工事や倉庫の掲示物製作に

    さまざまな施設内の表示物製作に

    ユニフォームのラバーシートのカットに
    辦公室告示牌
    工廠告示牌
    各種指示標誌
    團體制服



    アイロンプリントシートのカットに 店舗のウィンドウディスプレイに

    自動車のボディマーキングに

    写真入りシールの製作に
    衣服轉印
    櫥窗廣告
    車體廣告
    貼紙和大頭貼的製作

詳細規格

機    型

CAMM-1 SERVO GS-24

驅動方式

數位控制伺服馬達

切割方式 滾筒式
最大可接受紙張寬度
50∼700 mm
最大切割寬度
 584 mm (寬度) × 25000 (長度) mm
切割刀具 CAMM-1系列專用刀具
最大切割速度
500 mm/s(全方向)
切割速度 10 ∼ 500 mm/s(全方向)
切割刀壓
30 ∼ 350 gf
機械解析度 0.0125 mm / step
軟體解析度 0.025 mm / step
距離精度※1 Error of less than ±0.2 % of distance traveled, or ±0.1 mm, whichever is greater
重複精度※1.※2 ±0.1 mm or less
對齊精度(當裝列印後的材質做切割的對齊精度)※1.※3

±1 mm or less for movement distance of 210 mm or less in material-feed direction and movement distance of 170 mm or less in width direction (Excluding effects of printer and/or material)

傳輸介面
USB 2.0
記憶體/語法 2 Mbyte /CAMM-GL III
電源供應

專用AC交流電變壓器

輸入:(AC100V±10%、50/60Hz、1.7A)

輸出:(DC24V、2.8A)

電源損耗 約30W
噪音值 操作時 70 db (A) 以下 (according to ISO 7779)
待機時 40 db (A) 以下 (according to ISO 7779)
設備外觀尺寸/重量
860(W) X 319(D) X 235(H)mm / 13.5kg
設備包裝尺寸/重量
975(W) X 450(D) X 390(H)mm / 18Kg
工作環境 溫度: 5 to 40 °C (41 to 104 °F), 溼度: 35 to 80 % (no condensation)
機器配件 AC變壓器、電源線、切割刀、刀座、專用置紙架、鑷子、測試用材料、軟體驅動CD-ROM、USB傳輸線、使用手冊
