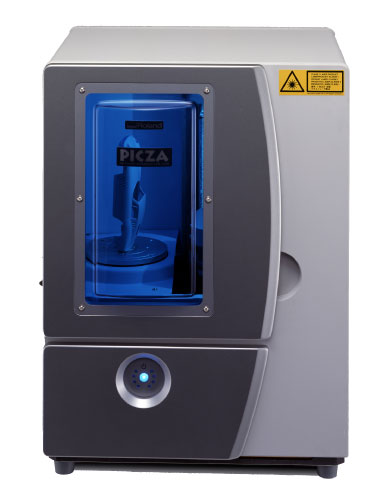

          3 D 雷射掃瞄機  LPX-1200
  • 掃描方式: 3D 旋轉與平面掃描模式
  • 掃描範圍: 直徑 130mm 高度 203.2mm
  • 掃描精度: 0.1mm
  • 掃描速度: 旋轉台: 9 rpm, 雷射頭: 4.48 ~ 7.58 mm/sec
  • 工件載重 : 5 公斤

 詳細規格

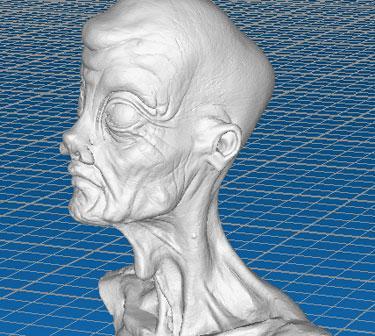

  3 D 雷射掃瞄機  LPX-600                   旋轉式掃描　　　　　　平面式掃描


  • 掃描方式: 3D 旋轉與平面掃描模式
  • 掃描範圍: 直徑 254mm 高度 406.4mm
  • 掃描重複精度: ± 0.05mm
  • 掃描速度: 旋轉台: 9 rpm, 雷射頭: 旋轉速度: 4.48 rpm, 移動速度: 37 mm/sec.
  • 工件載重 : 5 公斤
          3 D 探針式掃瞄機 PIX-4 & PIX-30
  • 掃描範圍 : PIX4: 152.4*101.6*60.5mm/PIX30: 304.8*203.2*60.5
  • 工件載重 : PIX4: 500 公克                    /PIX30: 5000 公克
  • 掃描範圍 : XY  : 0.05mm    Z: 0.025mm
  • 掃描速度 : XY  : 30mm/sec Z: 9mm/sec
          3 D 探針式掃瞄與雕銑兩用機  MDX-15 & MDX-20
  • 加工/掃描範圍 : 152*101.6*60.5mm(200*151*60.5)
  • 精度XY : 0.05mm  精度Z : 0.025mm  工件載重 : 500 公克
  • 轉速      : 6500RPM   進給 : 900mm/min
  • 材料      :工業臘, 木材, 代木, ABS, PVC, 壓克力, 薄鋁/銅板(<0.5mm), 樹脂
  • 　　　　(使用直徑 2mm以下刀具可加工銅/鋁)

 詳細規格

          三次元量測手臂  MicroScribe G2(一般)/MX(高精度)系列


機型及量測範圍

機型 量測範圍(球體空間直徑) 精度(平均值)

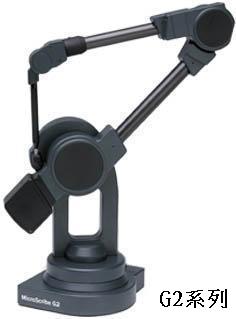

   MicroScribe3D G2 1270mm 0.38mm
   MicroScribe3D G2X 1270mm 0.23mm
   MicroScribe3D G2L 1676mm 0.43mm
   MicroScribe3D G2LX 1676mm 0.30mm

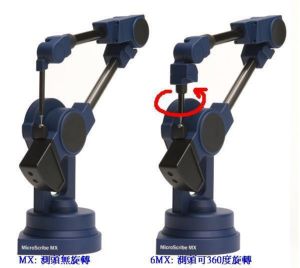

   MicroScribe3D MX     (測頭不旋轉) 1270mm ±0.114mm
   MicroScribe3D MLX   (測頭不旋轉) 1676mm ±0.152mm
   MicroScribe3D 6MX  (測頭360旋轉) 1270mm ±0.114mm
   MicroScribe3D 6MLX (測頭360旋轉) 1676mm ±0.152mm
  • 適用對象 : 模具逆向 立體動畫卡通 玩具人偶 建築模型



　

　
