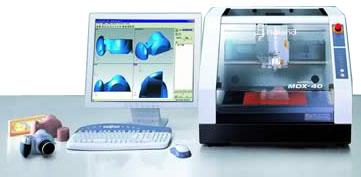

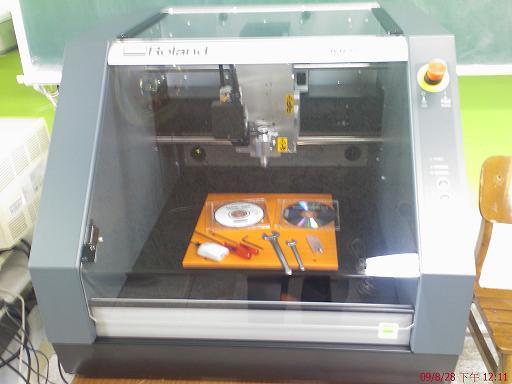

桌上型 3 與 4 軸打樣機 MDX-40A/MDX-40AR[較大機型 MDX540/MDX540A]

(註: 舊款 MDX-40/MDX-40R 已停產, 由功能更強之新機種 MDX-40A/MDX-40AR 取代)

(可加裝第四軸與逆向探針掃描頭組) [MDX40A新介紹網頁]

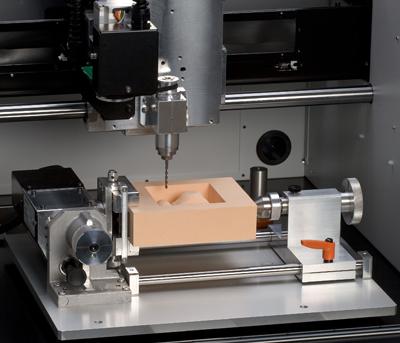

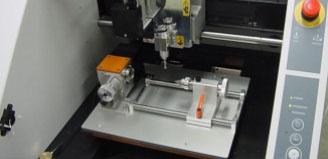

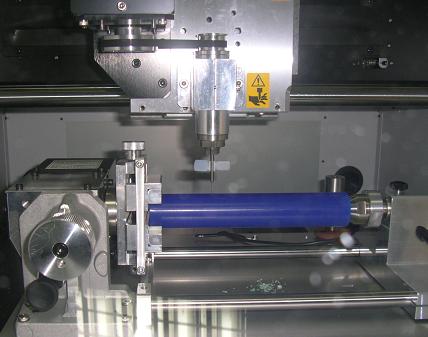

第四旋轉軸 MDX40A/ZCL-40A(選購)

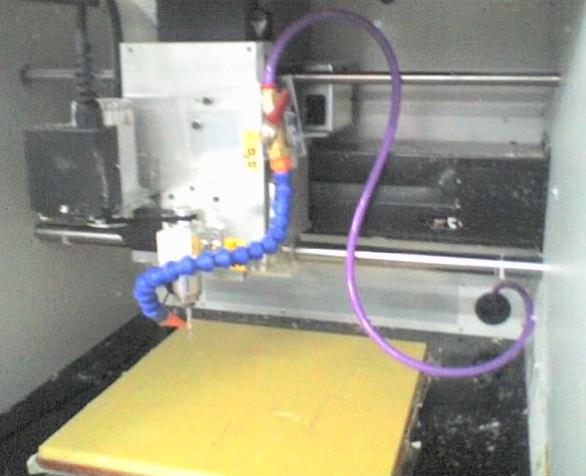

自動吹氣裝置(需空壓機)(選購)

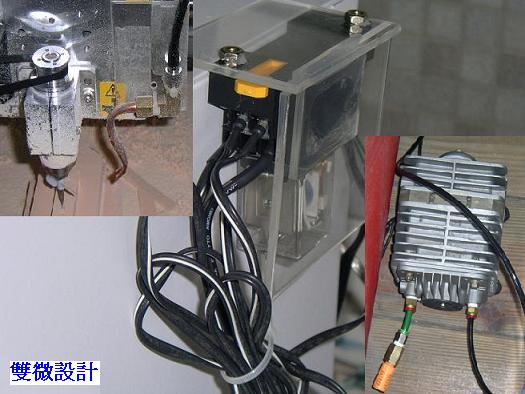

可程式控制吹屑裝置(含鼓風機,電磁閥與噴嘴)(選購)

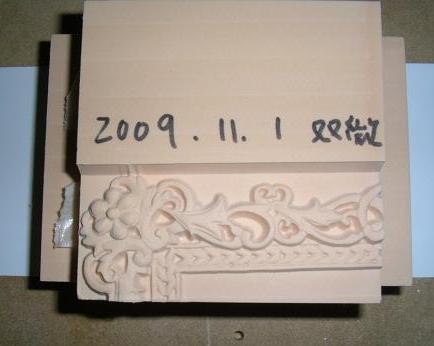

局部相框打樣

定面翻轉加工(四面或任意角度多面)











連續旋轉加工(徑向或軸向)

逆向探針掃描頭(選購)

自動刀長校正器

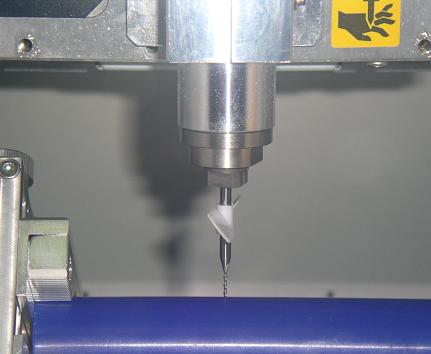

3 與 4 mm自轉吹屑風扇(選購)

雙微設計自轉風扇(選購)

磁性夾頭(選購)

手動換刀時可自動吸住刀具避免微細刀具因掉落而斷裂-(雙微設計)

適合珠寶等細微雕刻用(選購)

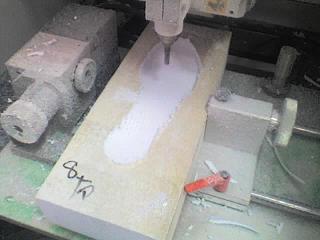

橡膠/EVA 矯正鞋墊加工

橡膠/EVA 橡膠矯正鞋墊加工2

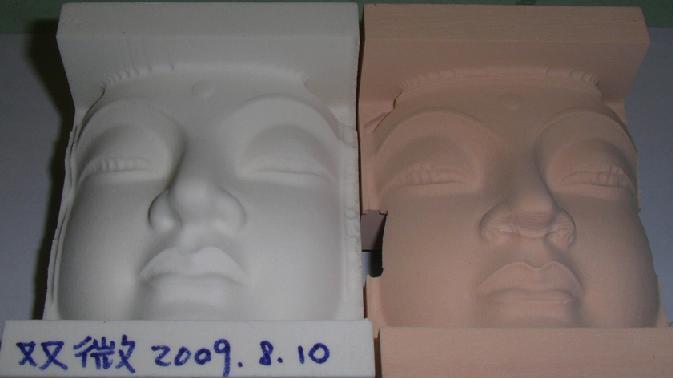

代木大佛像加工

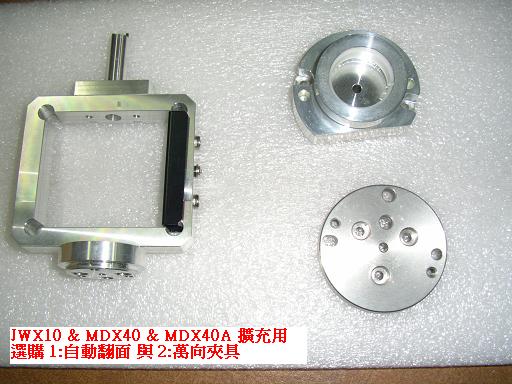

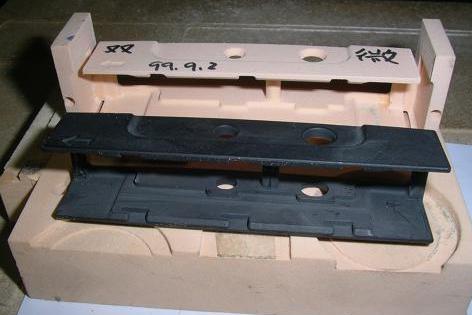

多面模型翻面定位加工

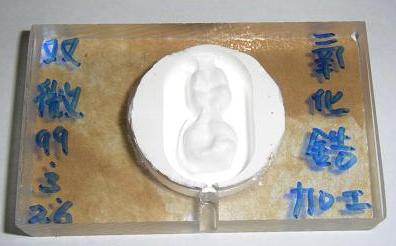

氧化鋯齒模加工

測試用治具正面

測試用治具背面

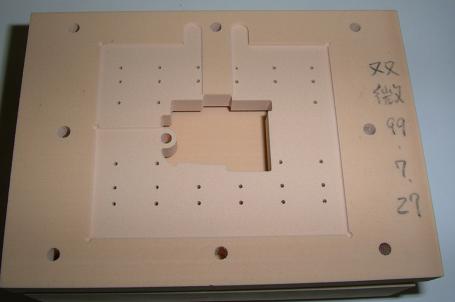

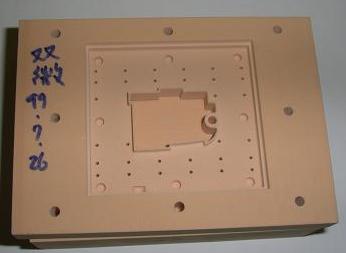

電路測試用治具正面

電路測試用治具背面

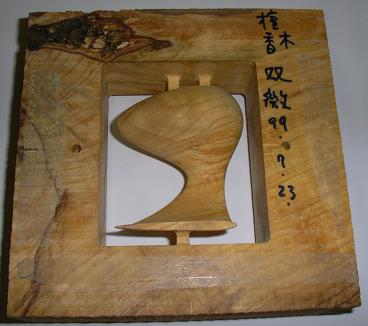

檀香木刮淤刀正面

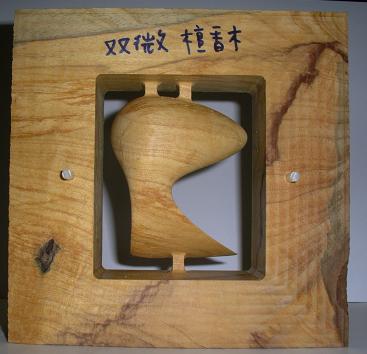

檀香木刮淤刀背面

使用探針掃描浮雕樣品後, 使用 type3軟體 四軸包覆加工成柱狀/管狀浮雕.

 功能特色:

  • 內建旋轉軸,可做兩面和四面的加工
  • 最適合中型加工的工作檯面 -- 305mm(X) x 305mm(Y) x 105mm(Z)

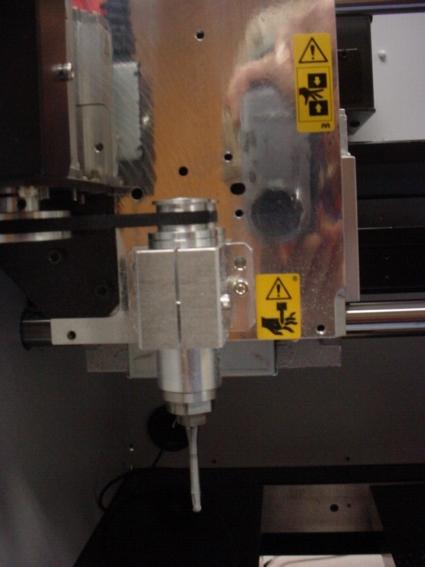

  • 提供 15,000 rpm 的高轉速主軸
  • 隨機附贈簡易使用的軟體 -- MODELA Player 4CAM softwareVirtual MODELA 模擬軟體等
  • 緊急停止開關和機器外罩以確保安全使用、保持工作檯面乾淨和工作環境的安靜

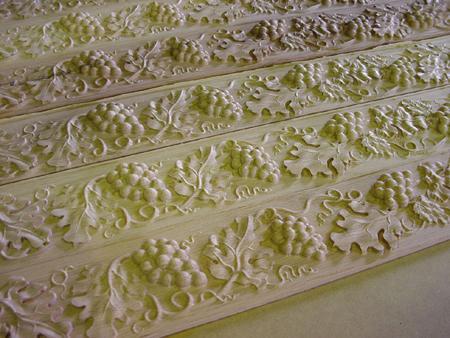

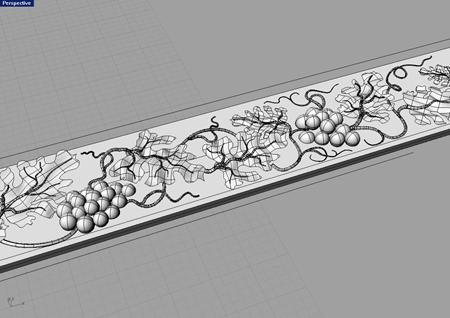

使用 Rhino或Type3軟體設計葡萄浮雕

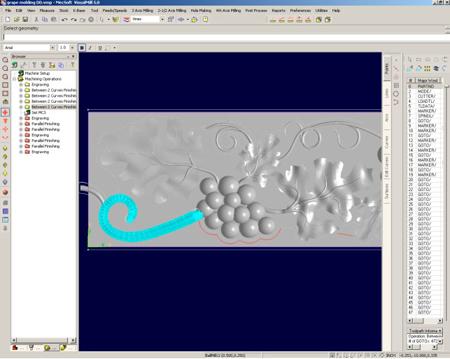

使用 VisualMill 或其他 cam 軟體計算刀路

使用打樣機或其他機型雕刻打樣

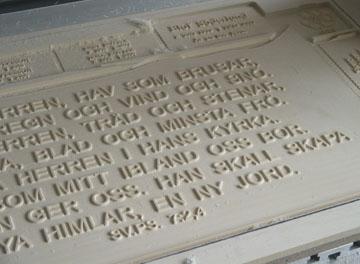

雕刻立體文字

使用逆向掃描頭掃描正反面

3.5*3.5*2.7mm微細 3D 模型

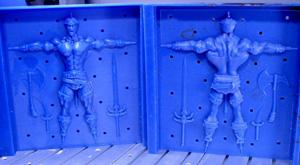

刻出正反臘模

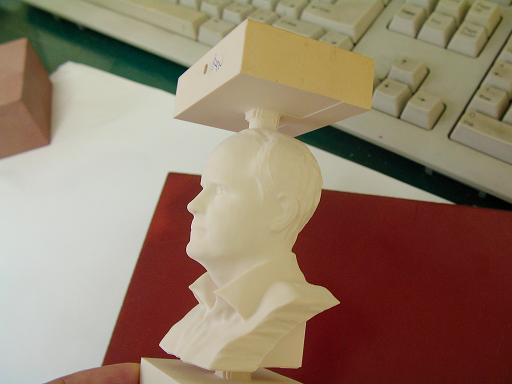

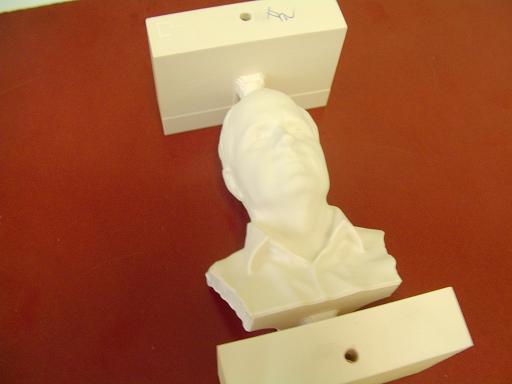

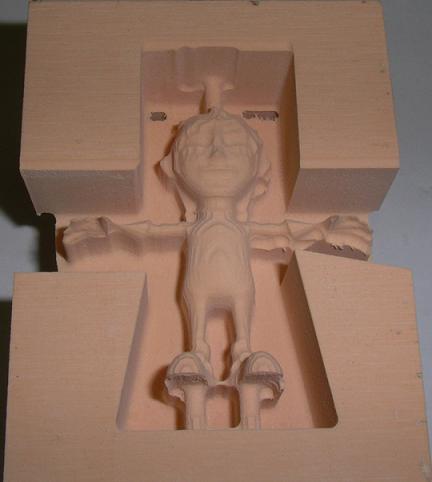

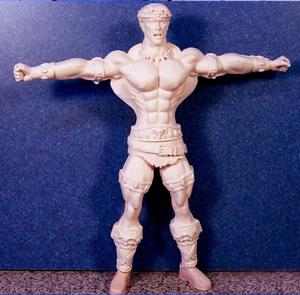

代木玩偶

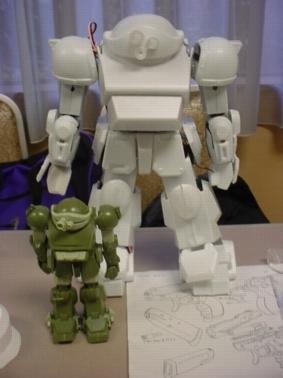

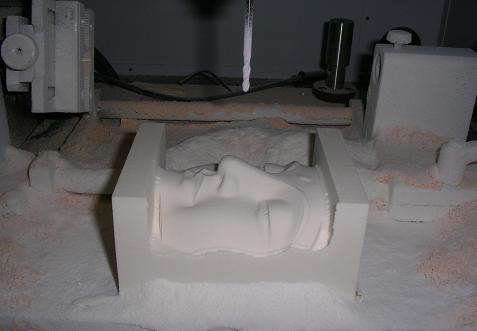

代木公仔

代木公仔

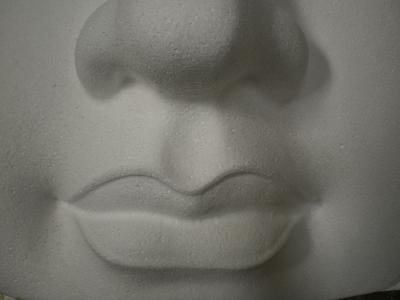

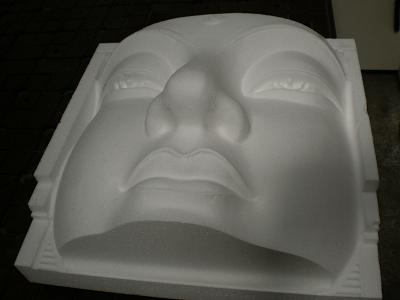

大佛EPS材料

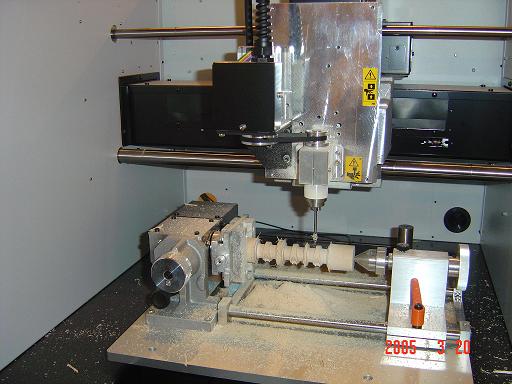

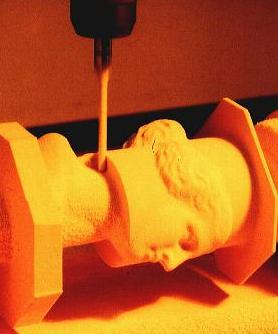

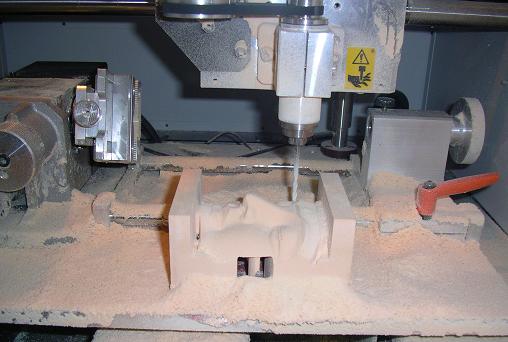

使用第四軸連續旋轉式加工公仔頭

第四軸連續旋轉式加工

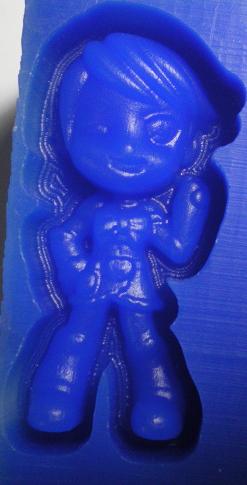

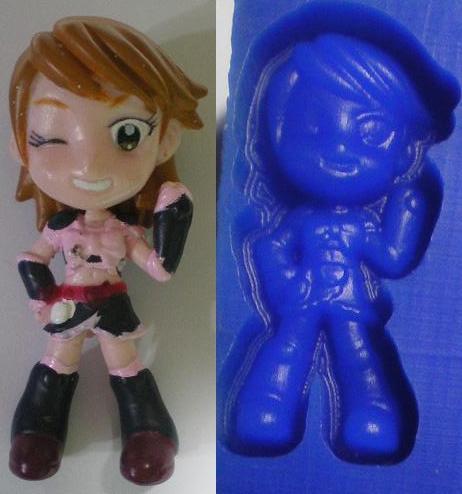

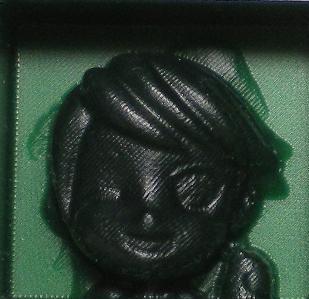

女娃娃公仔蠟雕
  <--蠟雕女公仔頭

左圖切削寬度: 0.15mm 仍可看到刀痕.上圖與右圖藍色蠟雕使用較細刀距,故刀痕較不明顯.兩者差異均為加工時間/成本考量之故.與機器精度無關.

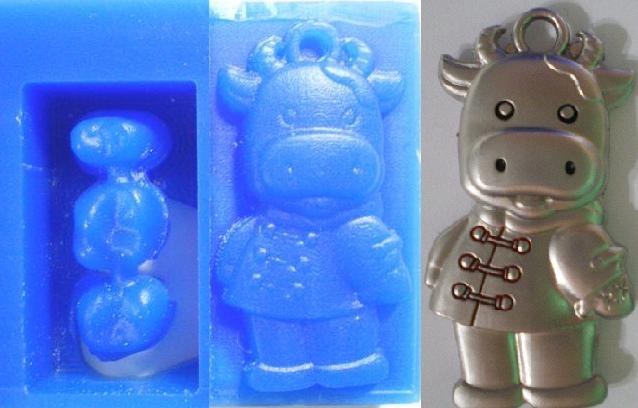

吊飾蠟雕-->

MDX-40A / MDX-40AR 規格

品名項目



MDX-40

1.快速模型打樣機(可加裝第四軸與逆向探針掃描頭組).

1 台



2.可接受材料:塑膠,化學木,模型蠟.(使用直徑 2mm以下刀具可加工銅/鋁)





3.X,Y,Z 加工行程:305(X)*305(Y)*105(Z)mm.





4.刀軸端至平台距離:最大:125mm.





5.被加工物件最大載重:4kg.





6.X,Y,Z軸軀動馬達:步進馬達.





7.進給量:X,Y0.1~50mm/sec.Z0.1 ~ 30mm/sec.





8.軟體解析度:0.01mm/step. (使用 Visicam/Type3 高階加工軟體時則解析度:0.001mm/step)





9.刀具主軸馬達:DC無碳刷式馬達,100(最大)





10.機構解析度:0.002mm/step..





11.刀具主軸轉速:450015000.





12.機構解析度:X,Y,Z:0.002mm/step.





13.程式語言:同時支援標準 NC G/M碼與HPGL RML-1.





14.刀具主軸馬達:DC無碳刷式馬達,100(最大)





15.刀具夾頭:專用夾頭.





16.傳輸介面:USB,感應接頭,擴充槽.





17.電源供應器:交流電壓100240±10%,50/60Hz. 電流:2.1安培.





18.電源消耗::210.





19.外觀尺寸:669(W)*760(D)*554(H).





20.包裝尺寸:745(W)*885(D)*735(H).





21.設備重量: 73 kg.





22.操作溫度/濕度: 5 40°c./ 35 80 %(無空調機狀況下)



ZCL-40A

1.專用旋轉軸(選購品)

1 組



2.可夾物件尺寸:最大夾具可夾持厚度:10~45mm厚度.

:最大可載入工件半徑:60mm.長度:270mm.

*此實際可切削範圍將因所夾刀長與工件大小而改變.





3.可夾物件重量:0.5kg.





4.控制方式:專有之4軸控制系統.





5.機構解析度:0.0225..





6.外觀尺寸:357(W)*305(D)*129(H).





7.設備重量: 6.2 kg.



ZSC-1 1.專用探針式逆向掃描頭組(選購品)

1 組

    :

1.電源線,刀夾頭,應器專用線,專用板手,固定螺絲,內六角起子,內六角板手,專用軟體光碟及使用手冊,

1 組
