JWX30 珠寶戒指 3 軸與 4 軸桌上型雕刻機[較大機型 MDX40A]

JWX-30 是日本ROLAND 樂蘭(羅蘭)公司所推出最新一代的專業級珠寶臘雕機.除了採用較高速的運算與操控系統外,也首次整合納入了原廠為雕刻珠寶戒指所設計的專業夾具組.只要輕鬆地告訴電腦你選用那一組夾具,系統會全自動的執行工件原點校正,夾具水平面校正,與刀長校正等動作. 避免人為誤差與錯誤. 同時新一代的第四軸設計(定位精度 0.01度)提高 10 倍以上的精確度,讓您加工 0.3MM厚度需上下翻面定位的蠟戒產品時,仍不破碎崩裂. 此機台同時提供專業的 Roland JewelStudio 珠寶設計軟體. 上下垂直整合與服務是此產品的特色,是追求專業級功能與設備的您最佳的選擇.

影像. 設計. 生產. 使用 Roland JWX-30 珠寶模型製作蠟雕機讓珠寶的製作從手稿創作到 3D模型繪圖最後雕刻出原型臘模的流程變的非常容易. 這個完整的珠寶模型製作方案包含功能強大的珠寶設計軟體能讓你建立完整細緻的 3D 模型. 你的客戶將能從各個角度審視你的創作品. 經由這些檔案, 此 4‑軸桌上型雕刻機更能自動的將這些設計圖檔加工出複雜美麗的精心編織的 戒指, 掛飾, 手鐲, 胸針, 耳環袖扣的蠟模.

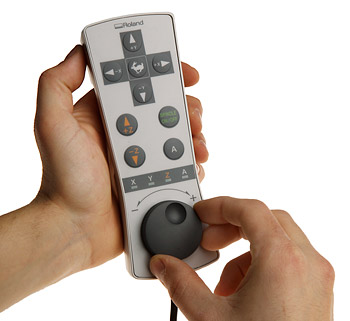

手動操控面板

附贈 管/柱狀夾具組

附贈 Roland JewelStudio 珠寶設計軟體

  [Roland JewelStudio 官方網站]

磁性夾頭(自動吸住刀具-雙微設計 )

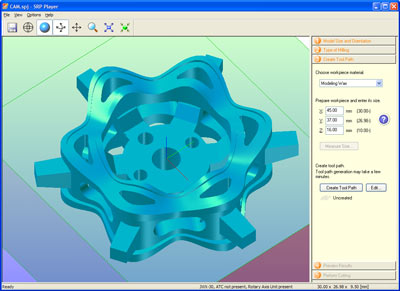

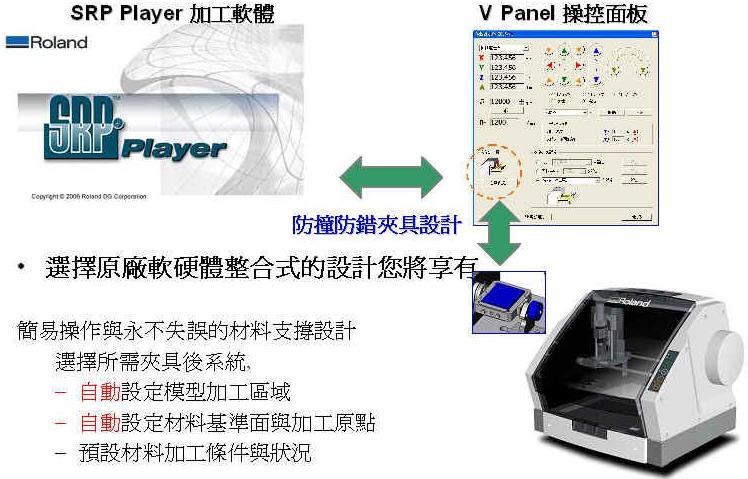

附贈 SRP Player專業加工軟體

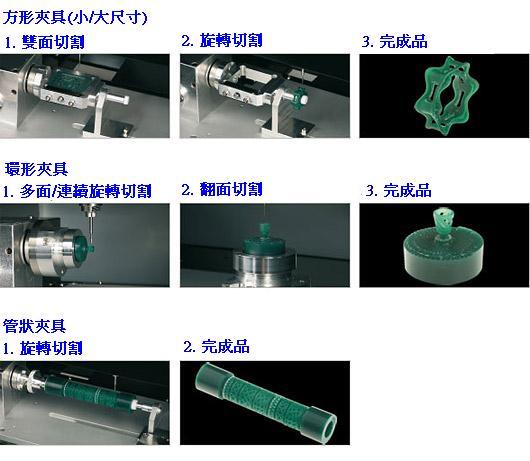

方形/環形/管狀整合夾具組應用說明(全部標準配備,100%日本原裝製造)

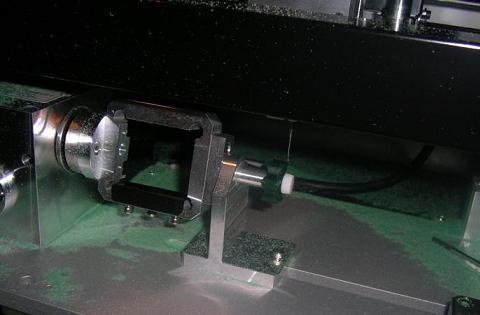

附贈 方形/環形/管狀整合夾具組

(含軟體自動校水平/原點功能)

依所選夾具自動設定水平面與原點

無須額外動作即可全自動偵測夾具

方形夾具組應用說明(由左至右圖示)

上下翻面加工

360度旋轉或戒台固定角度加工

Identification

組合戒拆件

環形夾具組應用說明(由左至右圖示)

旋轉或 4-面全自動定位加工(配合 visicam)

翻轉自動定位加工(第五與六面)

先 360度旋轉加工後,翻轉90度,放到自動定位座後執行頂部加工(鑲爪等)

管狀夾具組應用說明(由左至右圖示)

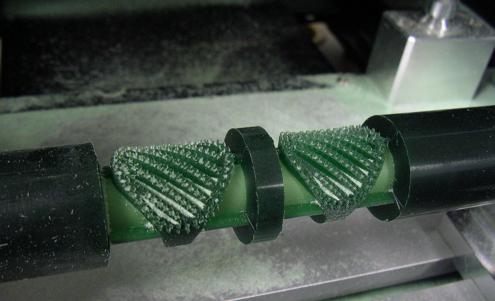

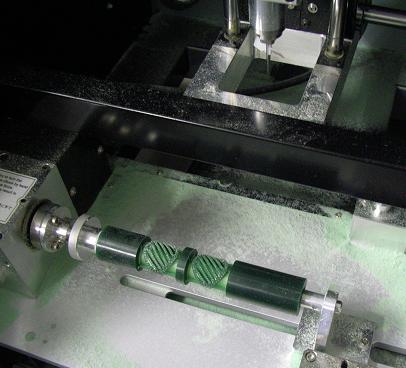

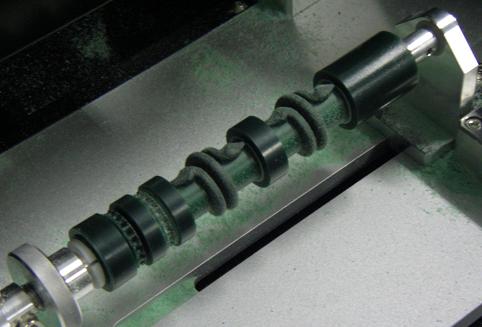

蠟管多件式旋轉加工



磁性夾頭

高精度微感應式自動刀長校正器

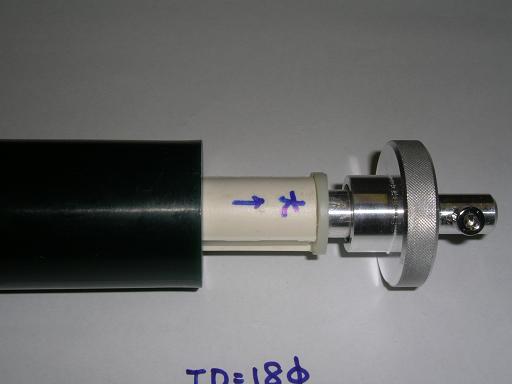

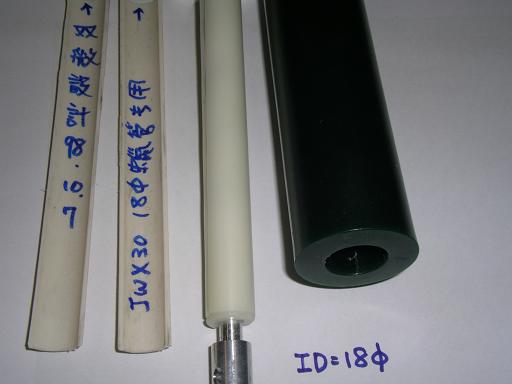

18Ø內徑蠟管專用治具(雙微設計)

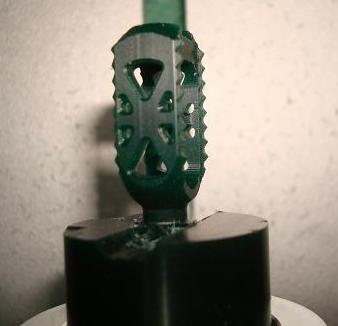

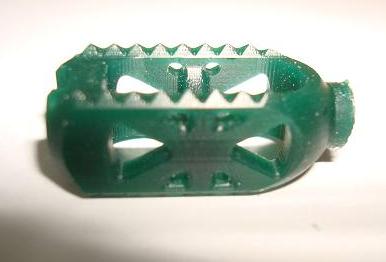

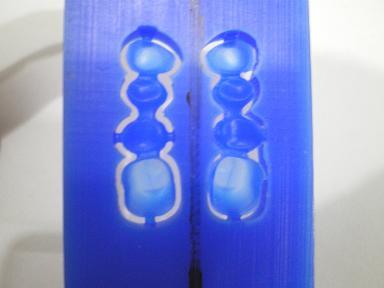

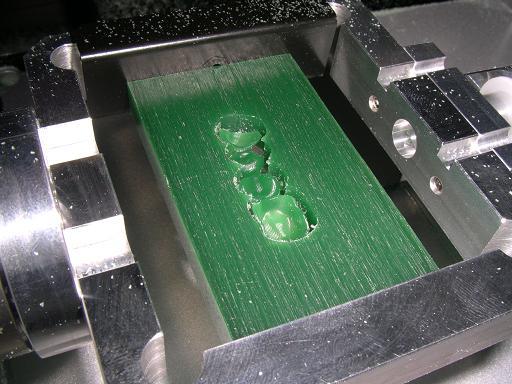

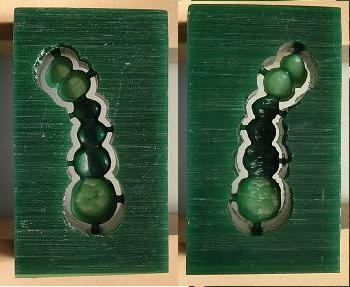

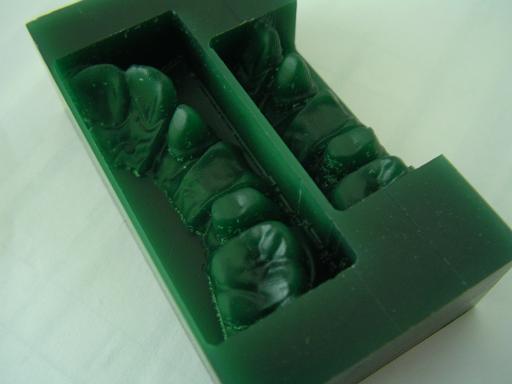

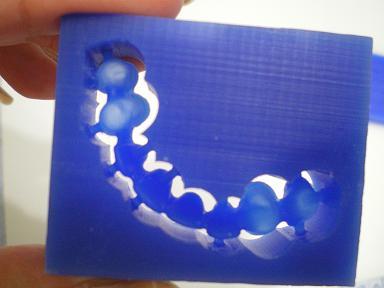

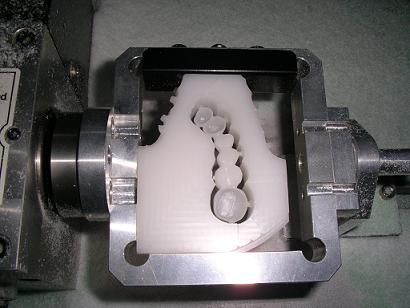

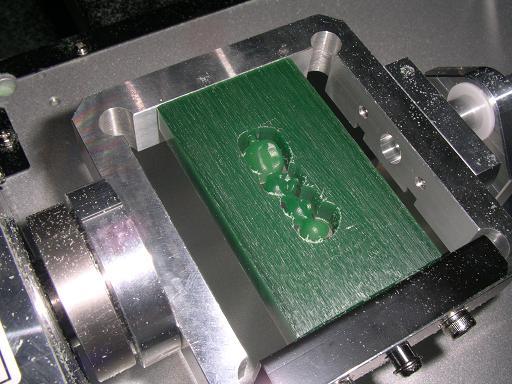

生醫 6 面加工(環形萬象夾具)

上安全外罩

下安全外罩

集塵盒前視圖

原廠集塵盒托盤拉出圖

30,000主軸 與 100WDC無炭刷馬達

上下翻面後側銑

JWX30 吹屑風扇公制(雙微設計)

適用 3Ø 與 4Ø mm刀柄

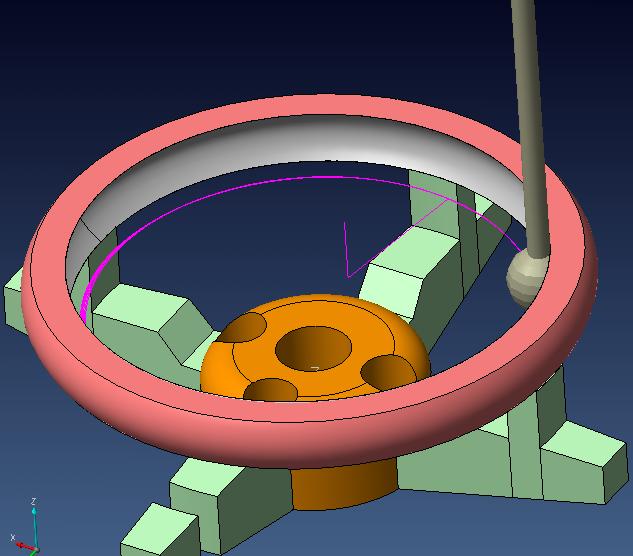

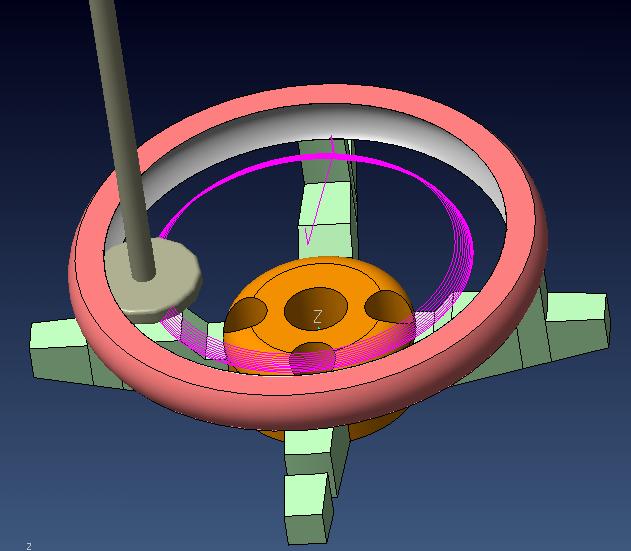

內凹處使用 T-型刀加工 或使用 圓球刀加工 (須配合 VISI Cam 專業加工軟體 - 選配)

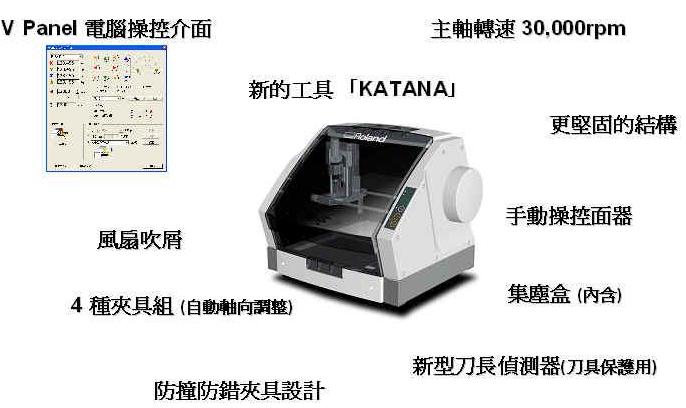

功能特色:
    Roland JewelStudio 珠寶設計軟體

Roland SRP Player 專業加工軟體

內附整合式夾具組(日本原廠設計製造,整合原廠操控軟體自動校正定位,重複與定位精度高)

雙邊支撐治具設計配合雙刃刀具可以產生精密的細部雕刻效果

精簡全罩式設計

高轉速主軸 30,000 rpm

超高精度 0.00125 mm/step, 旋轉軸最小定位角度 0.01度/step(超高精密齒輪可精密定位不晃動)

最大工作範圍: 305(W) x 205(D) x 100(H) mm

JWX30 機器/夾具操作與 Roland Jewel Studio 軟體教學下載

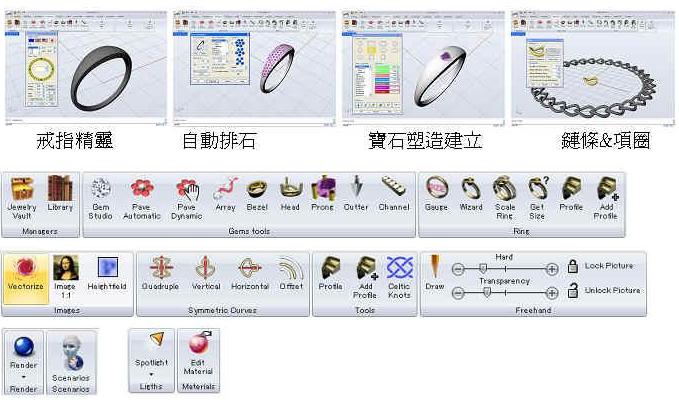

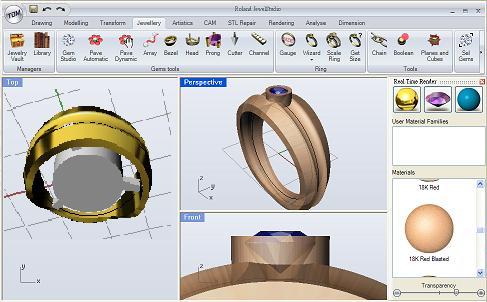

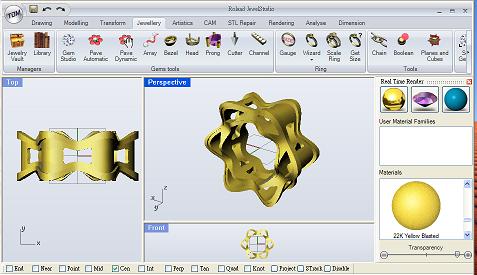

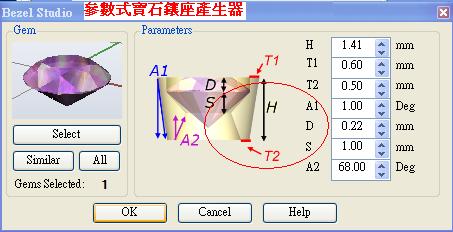

Roland Jewel Studio 珠寶設計軟體操作介面(隨機附贈)

多種參數式戒指設計精靈只要輸入參數

即可自動產生所需造型

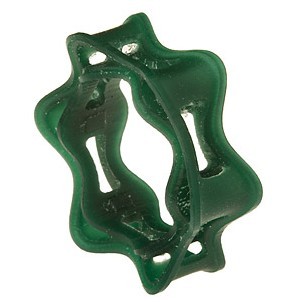

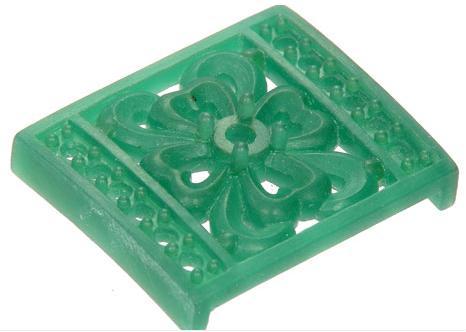

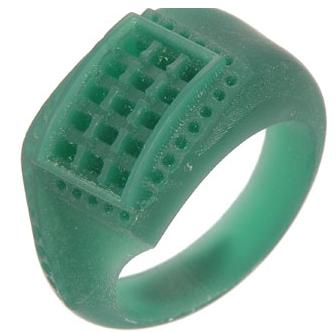

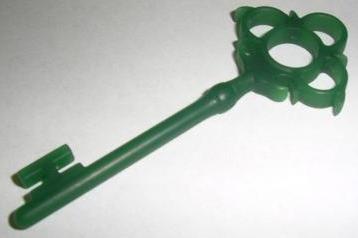

加工成品圖

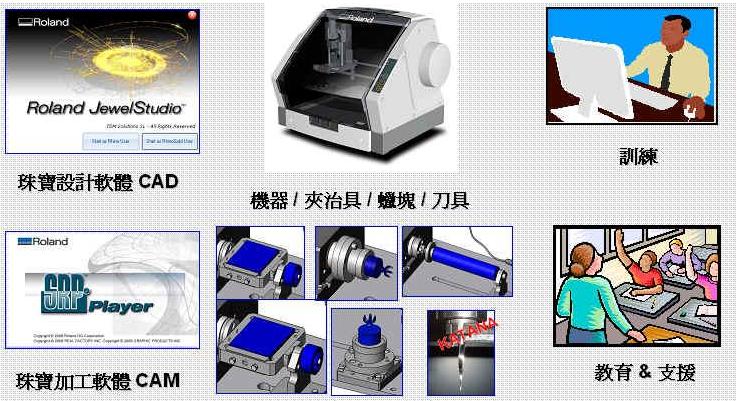

JWX30 提供您從創意設計, 3D繪圖, 生產 所需各式夾治具, 與加工軟體, 最後雕刻製造成臘模成品.一整套完整的生產工具.

 JWX30 珠寶雕蠟機是首次由原廠提供的軟硬體完全整合方案

完整的原廠整合方案

簡易上手的珠寶設計工具

原廠提供的軟硬體完全整合方案

方便有效率的新功能

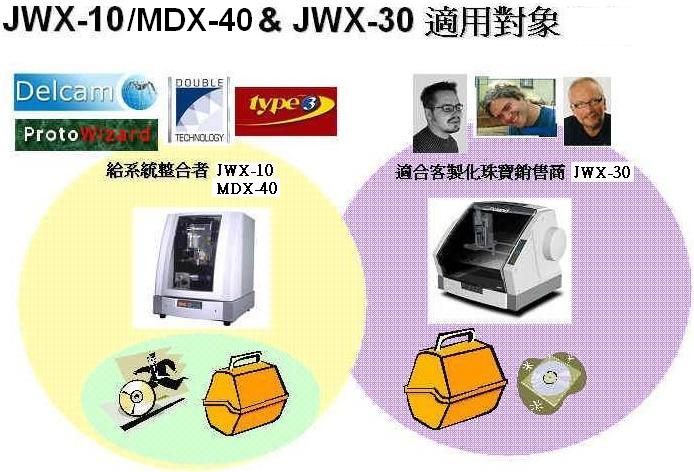

JWX30 適用對象

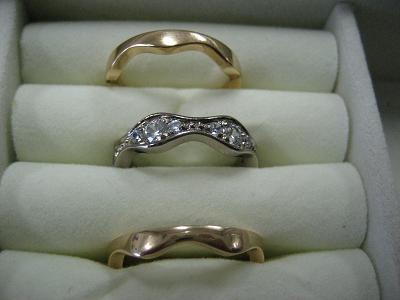

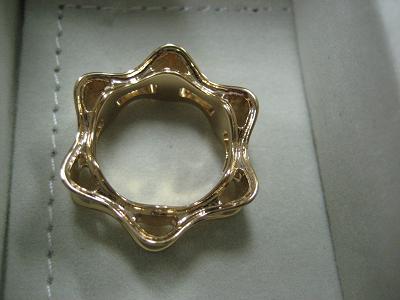

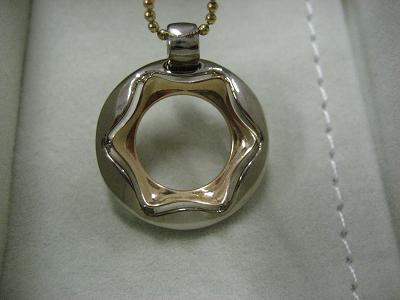

JWX30 加工蠟模翻鑄金屬材料

管狀/柱狀夾具加工時蠟戒支撐設計參考
JWX30 自動翻面加工(精度與穩定度高可保持 0.2~ 0.3mm 璧厚/深度 7~9mm 不崩裂)

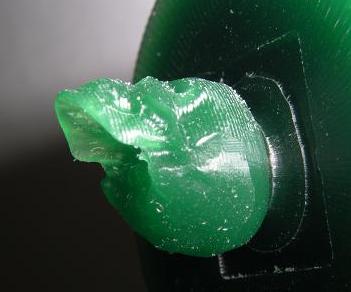

骷髏頭(使用萬象夾具翻面)與古錢幣蠟雕


Ring Output Examples Output Examples Output Examples Output Examples Output Examples
JWX-30/MDX40 可雕刻戒指類型 : This new JWX-30 is a complete high-speed, ultra high-precision wax machining system, containing everything you need to design and automatically make sophisticated wax patterns.  Powered by a high-speed 30,000 rpm spindle,
the 4-axis desktop machine quickly produces detailed wax models. It is the fastest and easiest way to create rings, bracelets and charms.

內含自動生產所需夾治具組 : Jewelry makers with existing CAD files can use the JWX-30 to mill even their most complex designs. Easy-to-use fixtures securely hold wax cubes and tubes in place and facilitate unattended production of single or multiple wax master models.

機器規範

- 最大切割尺寸: 305 x 205 x 100 mm.

- 大方形夾具可挾持尺寸: 50 x 65 x 20(可增減厚度)mm.

- 小方形夾具可挾持尺寸: 35 x 45 x 20(可增減厚度) mm.

- 機器尺寸: 606 x 656 x 557 mm.
- 最大主軸轉速: 30,000 rpm.
- 重量: 47 kg

JWX-30 提供多樣性,精度與速度的加工方式
  1. 旋轉軸可加工尺寸:直徑85mm.

    長度:5 ∼  50 mm.

    內徑1523 mm.

  2. 旋轉軸右側的方形夾具(大/小)組與環型可翻正面夾具組可增加產品生產的多樣性例如胸針或墜子類的飾品加工.
  3. 高速高精度切削主軸:100W 無碳刷馬達.     最高轉速 30000 rpm
  4. 除了隨機所附的雕刻刀外,可選購 ZC-23 筒夾組(含 6mm, 5mm, 4mm, 3mm)可搭配標準銑刀使用.
  5. 此機台可搭配 Type3TechGem3Design 珠寶飾品設計軟體所生產的樣品 [戒指應用範例] 與 [珠寶應用範例].

1. 高速生產

JWX-30 quickly mills out models for rings, bracelets and charms in a fraction of the time it takes to produce them by hand. Typical wax jewelry models are milled in just a couple of hours.

2. 驚人的品質

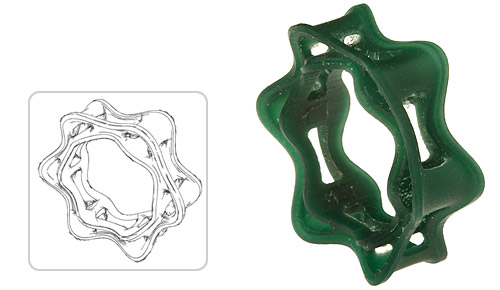

The JWX-30 turns even the most intricate CAD designs into reality. With detailed resolutions up to 0.00125mm/step, this beautifully designed 4-axis mill captures every subtle nuance of your designs. Its exacting precision produces superior custom jewelry that will delight your customers and keep them coming back for more.

3. 容易操作

Jewelry makers with existing CAD files can use the JWX-30 to mill their designs within an hour after opening the box. This desktop device is incredibly easy to use. The JWX-30 comes with o complete set of holding fixtures for cutting the most intricate models. It also includes Roland JewelStudio design software, 4-axis CAM software, user manuals, tools, wax and comprehensive tutorials.
JewelStudio can digitize your hand sketches or let you quickly draw the design in the software with intuitive, step-by step instructions.

4. 簡潔的與全罩式外觀設計

The JWX-30 is a compact and fully enclosed desktop mill. It runs very quietly and fits easily in any office or jewelry shop. At the same time, its work area (12 x 8.1 x 3.9 in) is large enough to accommodate any ring, bracelet or charm.

5. 隨機內含 Roland JewelStudio 珠寶設計軟體

The system includes an easy to use Roland’s JewelStudio design software (based on RhinoGold). The software integrates seamlessly with the included sets of fixtures, allowning for automated production.

6. 高信賴度的執行者

Roland's international ISO certification is your quality assurance. Like all Roland products, the JWX-30 was designed and manufactured at a state-of-the-art, ISO-certified facility. Roland builds all products at its advanced Digital Factory one at a time by a single assembler - just like a Rolls Royce. Attention to detail is given the highest priority.



JWX-30 3軸/4軸珠寶與模型雕刻規格
可切割材料 塑膠,化學木,模型蠟等非金屬材料.(不支援金屬雕刻)
X, Y, Z 加工行程 未裝旋轉模組: X, Y, Z: 305 x 205 x 100 mm.

有旋轉模組:140(X)*70.9(Y)*60(Z)mm.

第四軸最大旋轉角度  ±5000
最大工件載重 1.9 公斤 (含夾/治具)
X,Y,Z軸軀動馬達 微步進馬達.
操控與加工進給量

X,Y0.1~60mm/sec. Z0.1 ~ 30mm/sec. A : 11.25rpm

軟體解析度 0.01mm/step, A : 0.0225°
主軸馬達 DC無碳刷式馬達,100(最大)
主軸轉速 600030000
機械解析度

X,Y: 0.00125 mm/Z: 0.00125 mm/A: 0.0028125°

刀具夾頭: 最大夾頭直徑: 6.35 mm
控制指令碼 RML-1
傳輸介面 USB (相容 R1.1版規格),感應接頭,擴充槽.
噪音值 無負載:60 dB (A)或更小,待機:40 dB(A)或更小

電力需求
電源供應與頻率

交流電壓 100 ~ 120 V/220 ~ 240 V ±10%50/60Hz.

電流大小 2.8 安培 (100 to 120 V)/1.2 安培 (220 to 240 V)
功率消耗 :275

外觀尺寸 606()*656()*557()mm.
設備重量 47 kg.
操作環境 溫度: 5 40°c./ 相對濕度: 35 80 %(無空調機狀況下)
噪音值 無負載:60 dB (A)或更小,待機:40 dB(A)或更小
    電源線,手動操控面板, 刀具 (球刀,直徑 3.175mm /成形刀,直徑 3.175 mm),, 夾頭(直徑 3.175 mm),探針,六角起子, 六角板手,有頭螺絲 (10), 扳手(10 mm, 17mm), 模型蠟, 夾具支架, 方形夾具(大), 方形夾具(小), 旋轉夾具,管狀夾具, 集屑盤, 吹屑風扇, 使用手冊, SRP Player 安裝與設定說明書, SRP Player 軟體 CD-ROM, Roland 軟體光碟, Roland JewelStudio DVD軟體光碟.

系統需求
電腦
Windows Vista, XP,或 2000.
Pentium, Celeron, or 更高處理器
1 GB 以上硬碟
512 MB RAM (建議 1 GB 以上或更多)
OpenGL 繪圖卡
建議智慧型滑鼠
USB 線 使用隔離線最長 3 公尺
