三次元量測手臂(探針接觸與雷射非接觸式兩用型)


逆向工程中並非單一工具可全盤處理,且點資料掃瞄(雷射或探針式)檔案皆過於龐大,後續處理仍有其困難之處,故對於形狀變化較為單純的產品,反而是利用”工具”量出特徵線和輪廓線後再用CAD構出曲面的方式更為可行,且曲面亦會更平順。

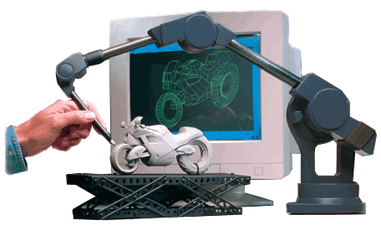

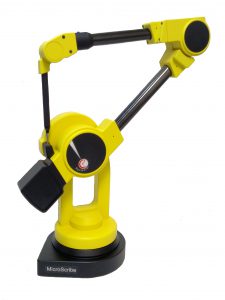

 規格:MicroScribe i (取代停產 G2 系列)      規格:MX系列(高精度型)

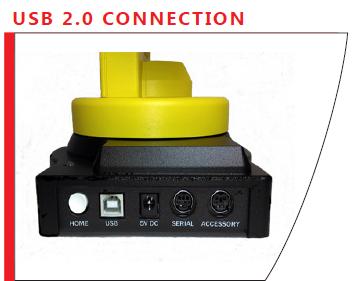

MicroScribe i 快速傳輸介面

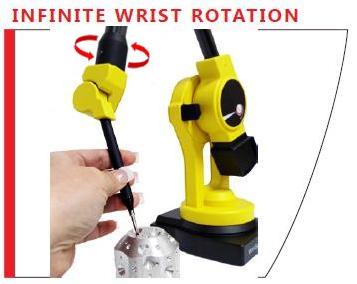

MicroScribe i 可無限旋轉測臂

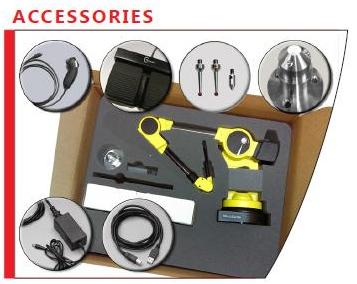

MicroScribe i 各式測頭與精度校驗座

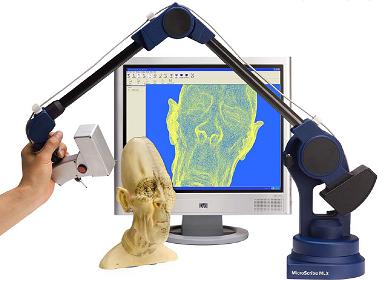

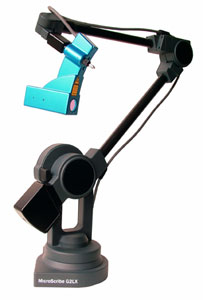

製 MicroScan-3D 雷射掃描頭需搭配 G2/6個自由度 MX/6個自由度 機型(雷射+探針雙功能立體掃描)

製 CLS60-3D 彩色雷射掃描頭可搭配 G2/ 5或 6個自由度 MX/ 5或 6個自由度 機型(彩色動態立體掃描)

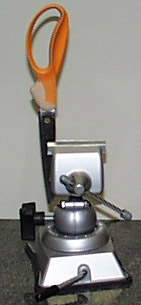

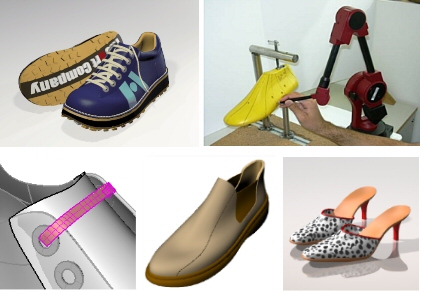

夾持工件及規劃測繪位置----> 測繪特徵線 --->逆向測繪線建構模型                 鞋模楦頭逆向測繪



  測繪前先描繪網格線--->在各網眼處(紅色點)測量點/曲線-->配合Rhino同步測繪與顯示油土模型

卡通造型的測繪--->測繪建模所需的器官特徵線-->完成動畫模型     逆向工作室一覽

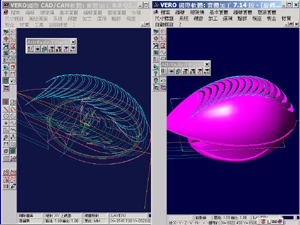

A->B->C 測繪葉片步驟       器官特徵/結構線                 腳踏車安全帽的測繪與模型建立

 設計草稿         油土石膏模型        測繪特徵線      三角嵌片塗彩      細膩塗彩

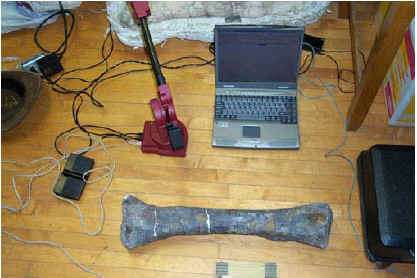

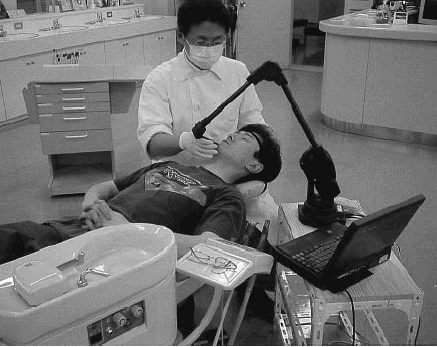

          化石骨骼測繪                   醫療測繪

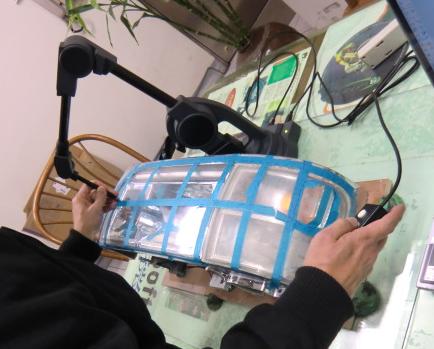

  逆向車車燈與水瓶產品測繪

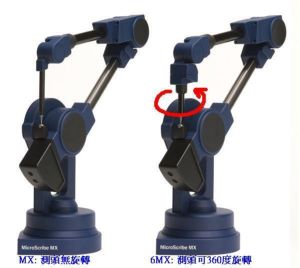

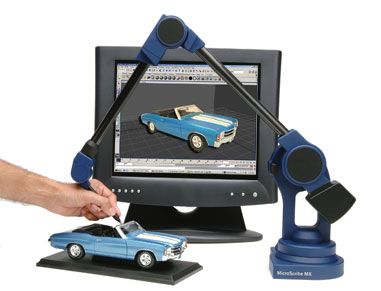

新型 MX/6MX 藍色高精度系列(6個自由度可搭配彎曲測頭雷射掃描頭, USB介面與 1年保固)

機型 量測範圍(球體空間直徑) 精度(平均值)

(依照 ASME B89.4.22 草案規範)

   MicroScribe i 1270mm 0.152mm
   MicroScribe3D MX    1270mm ±0.114mm
   MicroScribe3D MLX    1676mm ±0.152mm
