MDX-540 / MDX-540A 高速雕銑機

  適合產品開發、打樣、模型製作與小批量生產

MDX-540(無自動換刀)

MDX-540A(含自動換刀)

鋁殼鍵盤加工

旋轉軸加工

凝聚 Fablab 創客的力量 發揮創新創意 型塑 Maker 新世代

Mdx540A搭建中大型創意平台,涵蓋建築、設計、工業、藝術、電子、互動科技、環境工程等領域的自造者實驗室設備,解決生活上遭遇的問題,可讓創客們,達到「Top MakerMake for All」的終極目標。

功能特色

採用簡易操作的設計概念,MDX-540 的控制面板藉由整合常用的設定以簡化安裝與加工步驟,經由數位按鍵,在不需要中斷加工程序下,即可快速的更換刀具與調整主軸轉速。也可以經由螢幕上的MDX-540控制面板的圖示來做其它功能的設定。

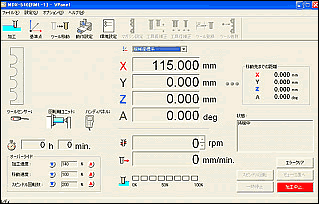

MDX-540控制面板(電腦螢幕)       MDX-540操控手輪

基本性能大幅提升
新的MDX-540有許多的功能提升特色,其中包括更多的曲面設計與快速運算處理,同時也改善了加工平滑度及更有效率的工作檯面設計等功能, 幾乎所有的零組件和韌體控制功能均已提升級到最好的效能,每次加工曲面和圓形的表面時都可達到完美的品質,MDX-540的特色是結合了只有大型的NC機器才有的數位伺服馬達及DAC-FFP,以此先進的技術才能確保提供使用者最佳的扭力及快速生產完成成品 。

1MDX-540

MDX-540 的平順表面

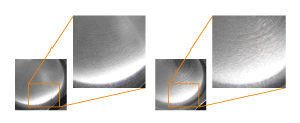

 傳統雕刻機的表面  MDX-540 的平順加工表面

適合新產品開發時所需的原型模型打樣

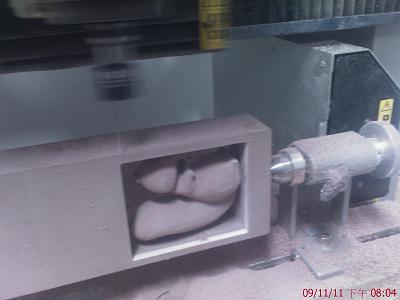

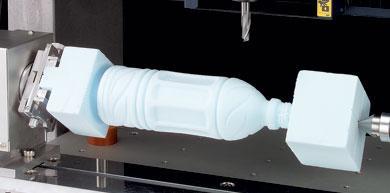

加裝第四旋轉軸,可做兩面、四面和、多面或連續旋轉加工

MDX-540MDX-540MDX-540

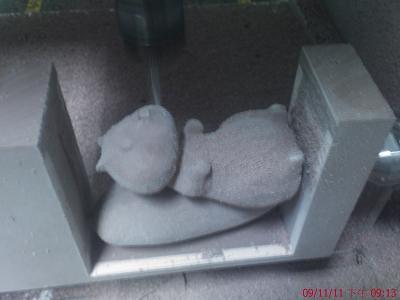

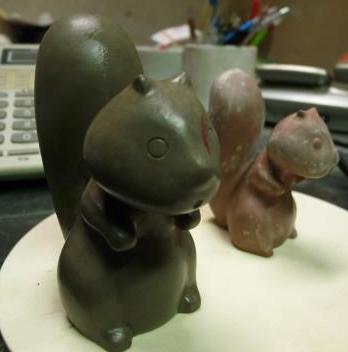

T-Spline 造形設計,正反面與側面共三面連續定面加工,翻製陶瓷成品

(以下設計與製作資料由新竹教育大學藝術與設計學系-李老師提供)

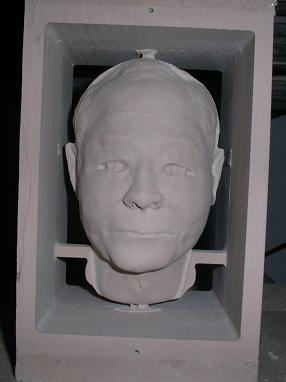

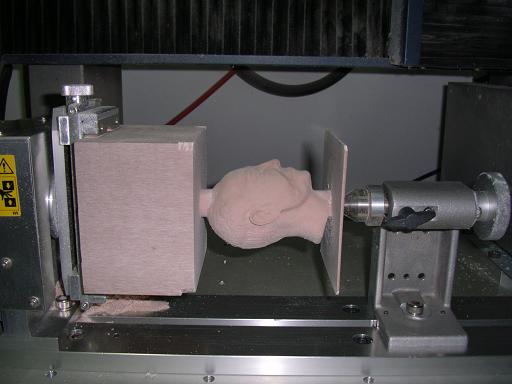

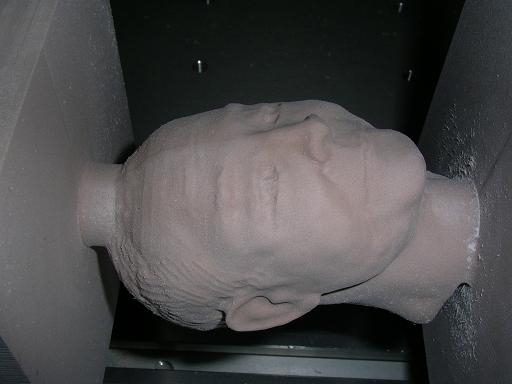

四軸旋轉方式人像雕刻(模型檔是老師以軟體直接塑造繪出)

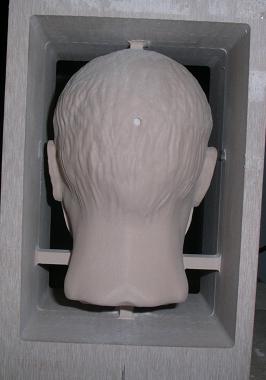

三軸翻面方式人像雕刻

MDX-540搭配 SRP Player 軟體,讓初學者也能夠做專業的雕刻,每台MDX-540都隨機搭配一套Roland SRP Player軟體,此軟體是專為MDX-540所開發的,只需簡單的輸入五組必需的資訊參數, SRP Player 軟體會自動決定加工所需的刀具及相關參數以產生最佳化的加工路徑,避免成本及時間的浪費,SRP Player 軟體並允許您每次雕刻前先模擬預覽雕刻的品質(SRP Player 軟體支援 USB 介面及相容於 Windows XP/Win7/8/10)。

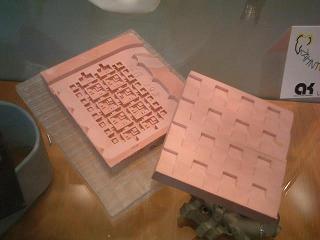

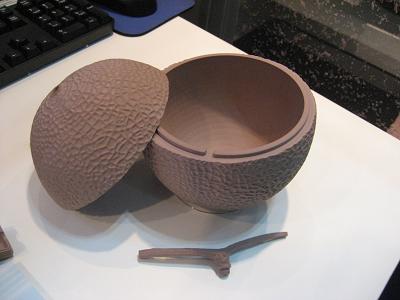

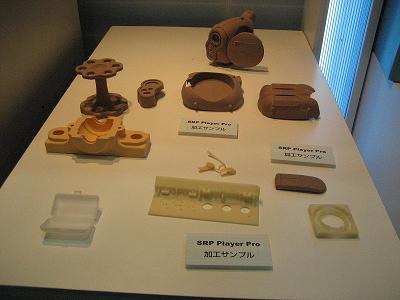

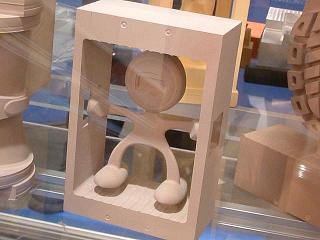

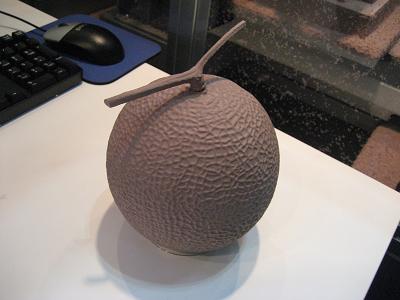

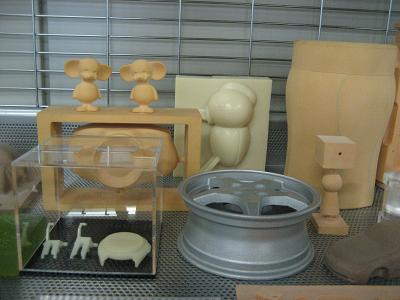

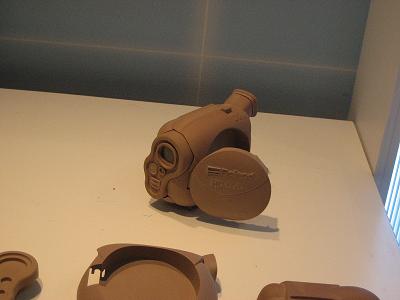

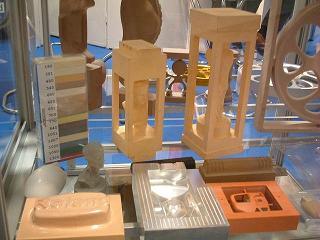

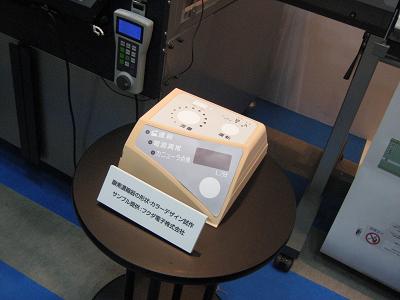

MDX540 模型樣品

MDX-540 / MDX-540A ( MODELA PRO II )模型機:功能特色

  • 簡易的螢幕選單和操作面板比以前的機器能夠更簡單的設定和製作成品。
  • 精密型桌上型雕刻機使用 Roland 逆向快速成型技術(SRP)能夠製作高品質的零件及模型。
  • 雕刻範圍 500mm(X) x 400mm(Y) x 155mm(Z),能夠製作更大的模型。
  • 先進的軟體能夠有效的將您3D CAD的資料產生完美的零件和模型。
  • 獨立設計加工雕刻能縮短設計/開發的週期並降低開發製造的成本。

MDX-540 / MDX-540A 機器規格

MDX-540(無自動換刀)

MDX-540A(含自動換刀)

機型
MDX-540

(無自動換刀)

MDX-540A

(含自動換刀)

加工材料 玻璃, 雙色板, 木材, 代木, ABS, PVC, 壓克力, 鋁/銅, 樹脂, POM, 金銀、小量的零件和模型 等
XYZ 行程 500(X)×400(Y)×155mm(Z) 400(X)×400(Y)×155mm(Z)
從主軸到工作檯面的距離 最大254mm
XY工作檯面範圍尺寸 550mm(X)×420mm(Y)
可承載材料重量 〔加速度0.2G〕最大12Kg,〔加速度0.1G〕最大20Kg
〔加速度0.05G〕最大20Kg
XYZ軸驅動方式 AC精密伺服馬達、60W
加工速度 XYZ軸: 最大 7.5m/min.
加速度 0.2G、 0.1G、 0.05G
軟體解析度 [RML-1 碼]:0.01 mm/step
[NC 碼]:0.001 mm/step
機械解析度 0.001 mm/step
主軸馬達 DC無炭刷馬達 最大 400W
主軸轉速 400∼12000rpm; 400 ∼ 3000 rpm適用於定位與校中心點
夾頭 夾頭方式, 最大直徑: 10mm 刀把方式, 筒夾: JBS4002 15T 7/24 錐度; 拉柄: JBS4002 15P (45°), 特殊
定位精度
(X、Y單向)
±0.1mm/300mm(無負載時)
重複精度 ±0.05mm(無負荷時)
原點重現性 ±0.05mm(電源ON/OFF時)
XY直角度 ±0.2mm/300mm
傳輸控制介面 USB 1.1 版
緩衝記憶容量 2Kbyte
指令碼 RML 與 NC
電源 AC100V±10%  50/60Hz 7A
消耗電力 約 700W
噪音 動作時(未切削時):65db(A)以下、
待機時:45db(A)以下、ISO7779規範
外形尺寸/重量 745mm(W)×955mm(D)
×858mm(H)/102Kg
745mm(W)×955mm(D)
×858mm(H)/107Kg
包裝尺寸/重量 900mm(W)×1100mm(D)
×1100mm(H)/131Kg
900mm(W)×1100mm(D)
×1100mm(H)/136Kg
工作温度/濕度 5∼40℃/35∼80%
設備附件 操控手輪, 電源線 , 刀長感測器, 感測線, 固定螺絲, 固定螺絲專用板手, 六角板手, Roland 軟體 CD-ROM, SRP Player軟體 CD-ROM, 機器使用手冊, Roland 軟體使用手冊, SRP Player 軟體安裝與設定手冊, NC 碼參考手冊 操控手輪, 電源線 , 刀長感測器, 感測線, 固定螺絲, 固定螺絲專用板手, 六角板手, Roland 軟體 CD-ROM, SRP Player軟體 CD-ROM, 機器使用手冊, Roland 軟體使用手冊, SRP Player 軟體安裝與設定手冊, NC 碼參考手冊,與自動換刀手冊(參考以下的 ZAT-540規格).
MDX-540A 需供給氣壓:最低0.7Mpa、最大1Mpa、供給空量:50L/min、空氣氣壓缸容量:60L以上空氣乾燥機 2馬以上(自購)

MDX-540 / MDX-540A選用配備


MDX-540 搭配不同功能的選購品能讓您上獲得最大的生產效率及無人化全自動無人化的效益,其中包括自動換刀模組 (ATC)、旋轉軸、T-槽工作平檯和安全外罩
MDX-540

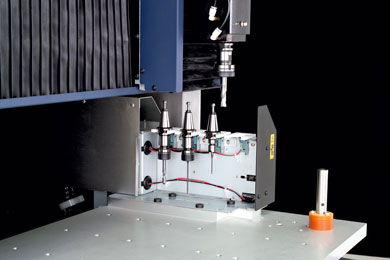

ZAT-540 自動換刀模組(選配)
MDX-540

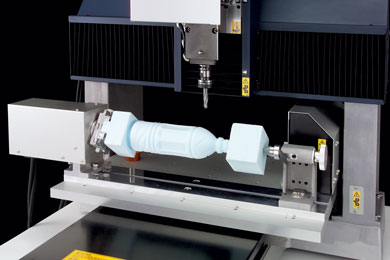

ZCL-540 第四旋轉軸

(選配)

MDX-540
ZTT-540 T型工作檯面

(選配)

MDX-540
ZS-540 手動換刀主軸(MDX540用)

外罩緊急開關系統(選配)

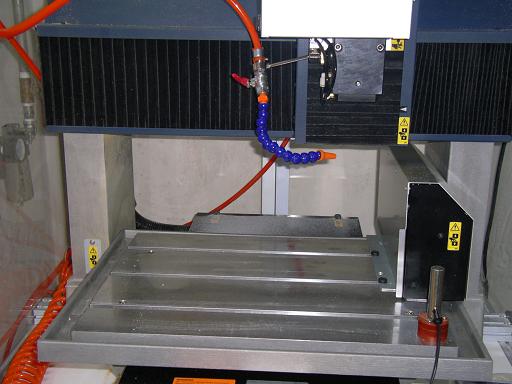

ZTT-540 T型工作檯面(選配)(切屑與冷卻液集中)

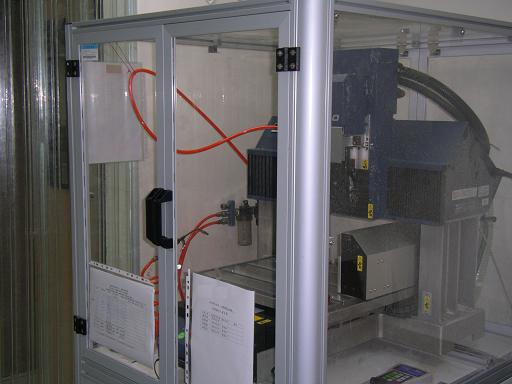

MDX-540A國產機器外罩(選配)

MDX-540
ZSX-540 機器工作桌(選配)

此項可國內自製

MDX-540
ZBX-540D 機器外罩(選配)

此項可國內自製

當搭配 ZCL-540 旋轉軸時,不建議雕刻金屬材質。

當搭配 ZCL-540 旋轉軸時,須注意最大可加工材料的直徑。

旋轉軸 (ZCL-540) 詳細規格
加工材料 樹脂類 (不支援金屬)
最大的旋轉角度 ±21,474,836.47度 (±59,652.3 轉)
可用材料尺寸*1 90 mm半徑 x 371mm長(從旋轉軸中心算起). 實際切割範圍小於此值.
可夾持材料厚度
15 to 100 mm(指夾爪可夾持的厚度.材料最大寬度需視要不要翻轉而定,為避免干涉盡量小於90 mm寬)
可用材料重量
最大 5 kg, 最大轉動慣量: 0.02 kgm2
中心鑽使用: 最大 1.5 kg
控制方式 4-軸同動l
進給速率 最大 20 rpm
軟體解析度 RML-1 mode: 0.1, NC-code mode: 0.01
機械解析度 0.002mm
固定精度 背隙: 0.05 , 偏心度: 0.3 mm 或更少
機器外觀尺寸 720 mm (W) x 100 mm (D) x 195 mm (H)
重量 6.5 kg (total weight including drive unit, tailstock, base plates, etc.)
配件 Drive unit, tailstock, base plates, live center, center drill, Y-origin sensor, Z-origin sensor, spacer, origin-detection pin, cap screws, T-slot nuts, hexagonal wrenches, retaining band, and user's manual

*1 When the T-slot table is installed, the length is 297 mm.
* When this unit is installed, the X-axis travels of the MDX-540 are as follows:
- standard table, no ATC unit: 285 mm /325 mm (with expanded X-axis travel)
- standard table, ATC unit present: 270 mm /325 mm  (with expanded X-axis travel)
- T-slot table, no ATC unit: 218 mm /258 mm (with expanded X-axis travel)
- T-slot table, ATC unit present: 203 mm /258 mm (with expanded X-axis travel)

Roland SRP Player軟體需求規格
作業系統 Windows® 7/8/8.1 (32/94-bit); Windows® 10 (64-bit);
CPU Pentium® 4 以上
記憶體和硬碟空間 1GB (RAM) 以上與硬碟 20MB 以上

四面加工應用範例

軟硬體搭配組合
MDX-40 或 MDX540
VisiCad/Cam軟體
兩面加工應用範例

軟硬體搭配組合
MDX-40 或 MDX540
VisiCad/Cam軟體

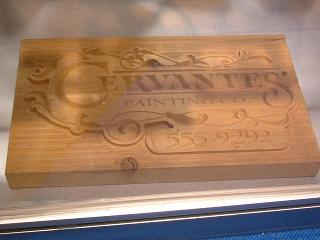

挑角雕刻加工應用範例

軟硬體搭配組合
EGX-400 或 MDX540
Type3 浮雕軟體
模具加工應用範例

軟硬體搭配組合
EGX-400 或 MDX540
Type3 浮雕軟體
微型桌上型雕刻機
3 D 探針式掃瞄與雕刻兩用機MDX-20/15
小型桌上型雕刻機
桌上型 3 & 4 軸打樣機
MDX-40


MDX540加工鋁模

1

MDX540雕刻小量的零件

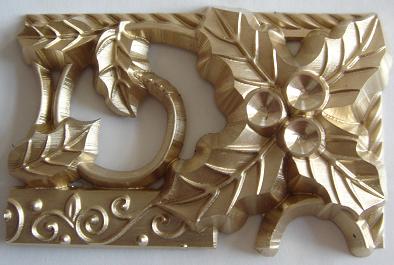

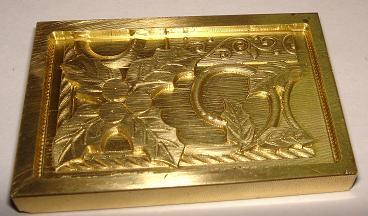

MDX540加工銅

MDX540加工銅

1

MDX-540能做複雜的加工

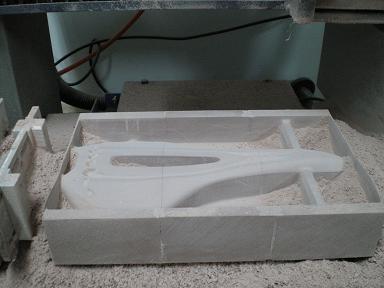

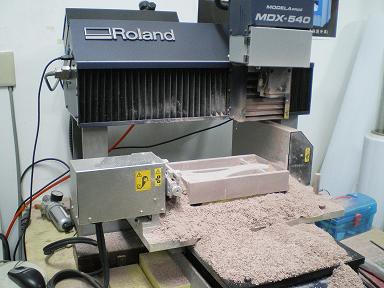

腳踏車坐墊打樣(2009/03/07)

1

MDX-540不需手工修飾即可產生平順的曲面和表面

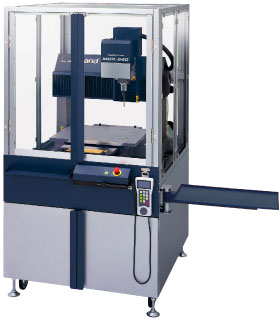

MDX-540加外罩與工作桌

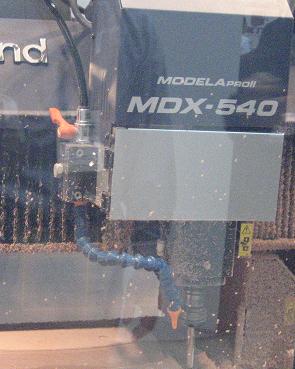

MDX-540吹氣裝置(加裝選購)

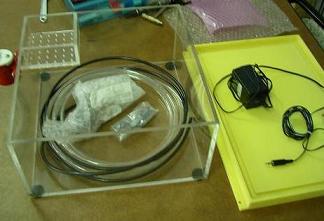

切削液自動過濾系統(加裝選購)

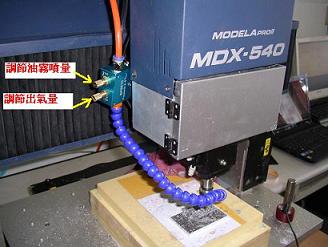

油霧噴霧冷卻系統(加裝選購)

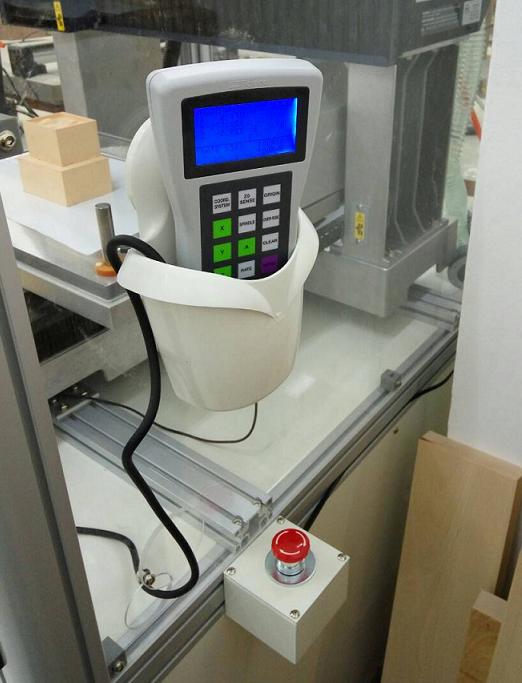

外罩緊急開關系統(加裝選購)

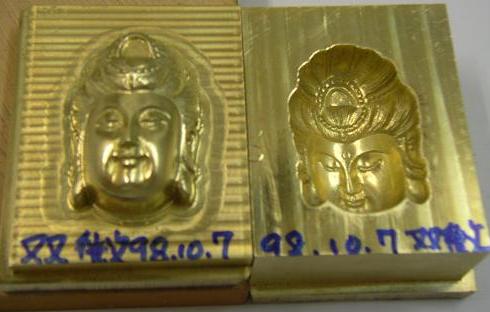

佛頭電極打樣(2009/10/07)

EVA 矯正鞋墊製作(2011/03/14)

T型刀內凹槽製作(2015/08/10)

T型刀 Visi CAM 程式製作

T型刀卡勾製作

T型刀 Visi CAM 程式製作
