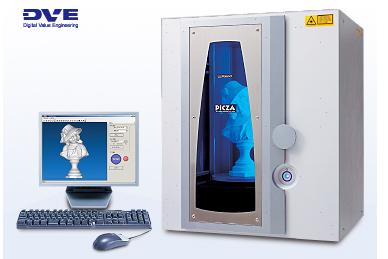

功能特色
- 單鍵全自動 3D 掃描
- LPX-600 掃描體積: 直徑254mm、高度406.4mm
- LPX-60 掃描體積: 直徑203.2mm、高度304.8mm
- 0.2mm 最大掃描解析度
- 隨機附贈 LPX EZ Studio 逆向工程軟體
- 輸出 CAD 模型格式包含點群, STL, PIX and 3DM
資料格式
- 美觀簡潔的設計適合辦公室環境使用
|
|
|
「Roland
LPX EZ Studio」専用掃描驅動軟體(隨機附贈)
|
|
|
|
|
|
| ● |
擺放好待掃描物件只需按下"掃描鍵"即可全自動完成掃描並產生高精細的
3D掃描模型。 |
| ● |
可設定最大掃描面數:20。全自動掃描,
對齊,合併平面, 填補孔,及刪除 3D 模型。 |
| ● |
點群、STL、3dm、GSF、PIX 掃描檔案輸出格式 |
|
 |
|
單鍵全自動 3D
掃描
|
平面與旋轉式掃描
|
| Dr.
Picza 3 軟體(隨機附贈)與
Pixform Pro 軟體(選購) |
| ● |
自動設定掃描範圍、指定任意掃描角度或指定的掃描範圍。 |
| ● |
可設定二次掃描範圍。 |
| ● |
輸出多折線或點群。 |
| ● |
|
|
| Dr. Picza 3(隨機附贈) |
 |
|
| ● |
「Pixform・Pro」進階資料編輯軟體 |
| ● |
對齊,合併平面, 填補孔,及刪除 ,
重新網面化,與轉換多邊嵌片曲面為 NURB
曲面。 |
| ● |
合併掃描資料以提高品質,
更改彎曲曲面的外形, 銳角邊,
延伸外形,及增加厚度與多邊曲面的布林計算。可輸出DXF,
STL, WRL, 3DM與 IGES. |
|
| Pixform Pro(選購) |
 |
|

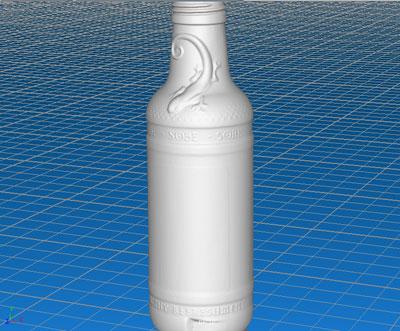

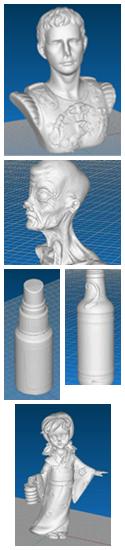

1. CAD/CAM 應用
|
  |
|
The LPX-600 scans objects up to 16 inches
tall and 10 inches in diameter, while the LPX-60 scans
objects up to 12 inches tall and eight inches in diameter.
Both enable designers to scan complex, organic shapes in
minutes. CAD/CAM applications include hand-held consumer
products, blister package design, hand-sculpted characters
for feature animation, and face models for anaplastologists.
|
|
The LPX Series uses advanced non-contact
laser sensors to quickly generate precise models with 0.008
inch scanning resolutions. The combination of precision
laser optics and motion control within a rigid enclosure
lets design engineers produce high quality scans with
minimal surface noise.
|

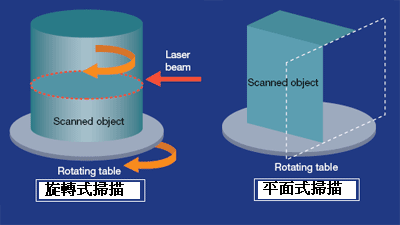

雙掃描模式-旋轉式與平面式掃瞄
Rotary and Plane Scanning Modes offer the
versatility to scan an expansive array of objects. In rotary
mode, the LPX-60/600 quickly scans an entire object on its
fully integrated rotating table.In plane scanning mode, it
scans as many as six different planes to capture side cuts
and cavities.
|

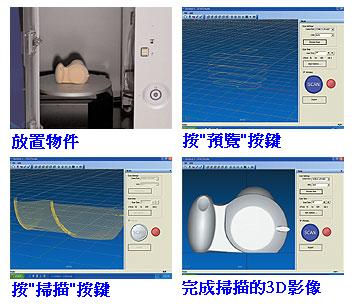

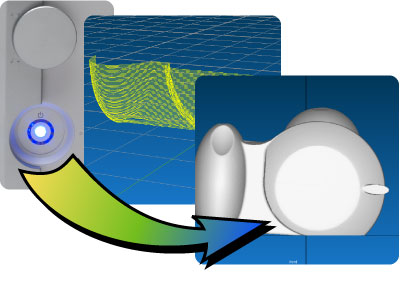

操作簡易的單鍵掃描方式
|

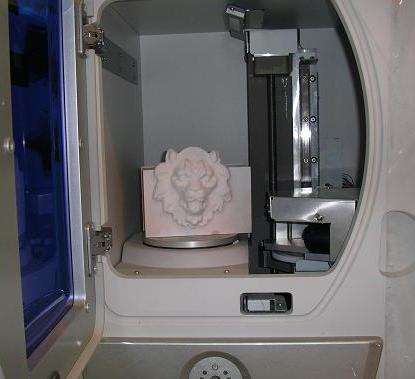

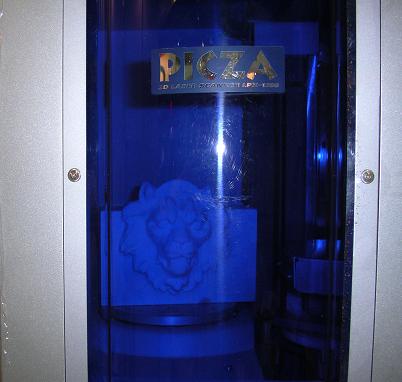

獅頭證章-實際掃描應用
|
主要規格
| 工作台尺寸 |
直徑 254mm |
| 最大掃描尺寸 |
旋轉掃描
： 直徑254mm、高度406.4mm
平面掃描 ： 平面254mm、高度406.4mm |
| 掃描間距 |
平面掃描: 寬度方向 0.2 ∼ 254 mm， 高度方向 0.2 ∼ 406.4mm
旋轉式掃描: 圓周方向 0.18 ∼ 3.6 度，高度方向 0.2 ∼ 406.4mm |
|
掃描重複精度
|
±0.05mm (依Roland DG.檢驗規範)
|
|
可載重重量
|
5 kg
|
| 使用雷射 |
波長 ： 645∼660nm
最大輸出:小於0.39 µW（最大輸出光線擴散率,於其我方設備內部為0.1mW） |
| 感測方式 |
非接觸式雷射掃瞄探測頭 |
| 掃瞄方式 |
三角反射光點運算 |
| 動作速度 |
工作檯面旋轉速:9
rpm, 雷射頭旋轉速: 4.48 rpm,
雷射頭最大位移速度: 37mm/sec |
|
傳輸介面
|
USB1.1版
|
|
電源供應
|
Dedicated AC adapter
輸入: AC 100 ∼ 240V ±10% 50/60 Hz 1.0A
輸出: DC 19V, 2.1A
|
|
電源功率
|
約 20W (含 AC 變壓器)
|
|
外觀尺寸
|
630（Ｗ）×506（Ｄ）×761（Ｈ）mm
|
|
設備重量
|
63kg
|
|
工作環境
|
溫度： 10 ∼ 40°C (建議 25°C 或稍高)
溼度： 35 ∼ 80%
|
|
配件
|
AC變壓器,電源線,專用軟體光碟, 黏土,使用手冊
|
軟體安裝之電腦需求:
|
作業系統 |
Windows®XP ServicePack2以上
Windows®2000 ServicePack4以上 |
| CPU |
Pentium®4 2.4GHz以上 |
|
記憶體
|
512MB以上 |
|
所需硬碟容量
|
Roland LPX EZ Studio ： 最低100MB以上
Dr.PICZA 3 ： 最低20MB以上
3D Editor ： 最低10MB以上 |
|
