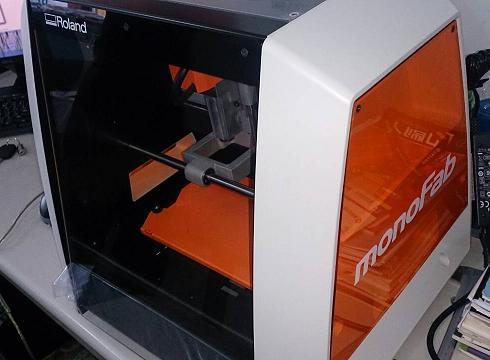

桌上型 3 軸打樣機 Roland SRM-20/SRM20

凝聚 Fablab 創客的力量 發揮創新創意 型塑 Maker 新世代

SRM20 搭建小型創意平台,涵蓋建築、設計、工業、藝術、電子、互動科技、環境工程等領域的自造者實驗室設備,解決生活上遭遇的問題,可讓創客們,達到「Top MakerMake for All」的終極目標。

此 Roland SRM-20 MonoFab 是一款 Roland 最新的桌上扣除材料型快速成形機(SRP)系統可執行 3D 銑削, 2D 銑削, 與雕刻. 此 SRM-20 適合各種種類的產品設計工作, 包含模型製作, 快速成形, PCB 板原型製作, 雕刻, 珠寶模型蠟雕刻與小批量生產. 此 SRM-20 小巧便攜的設計使的它可以完美地符合在辦公室與教室實驗室內的使用. 加上一些專屬附件可將 SRM-20 轉變成一台 PCB 板原型製作系統, 或是一台雕刻機系統,或是一台珠寶蠟雕機系統.

3D 銑刀式模型加工機 與 3D 光固化式印表機的雙搭配組合

搭配 3D印表機ARM-10組成模型製作中心

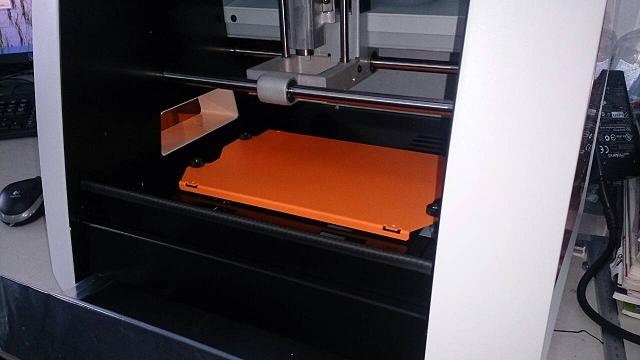

加工空間(X 203.2 mm, Y 152.4mm, Z 60.5mm)

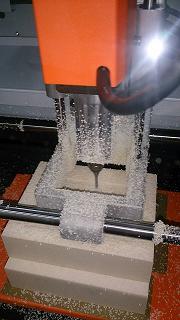

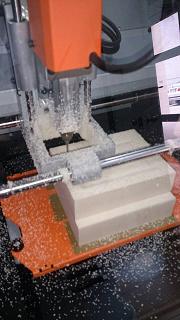

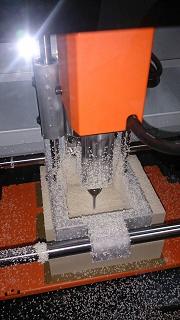

SRM20 加工操作

SRM-20ARM-10 展示

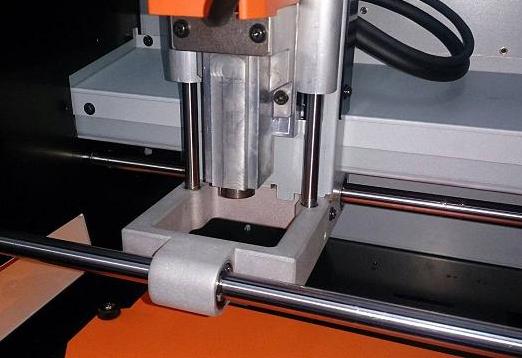

主軸(DC 馬達 2,000~7,000 rpm)

系統提供簡易加工軟體(內含), 透過直覺式的教導步驟只需依照圖形指示輸入材料尺寸與刀具數據即可快速完成加工.

免費提供 2D 刻字與圖案外型及簡易銑面/銑外形加工軟體

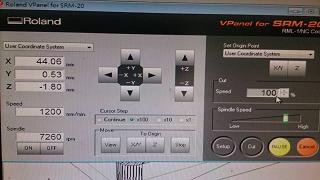

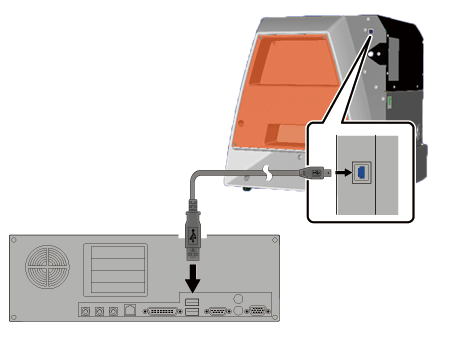

簡單的操作面板經由滑鼠並透過 USB 傳輸連線即可即時操控與設定機器

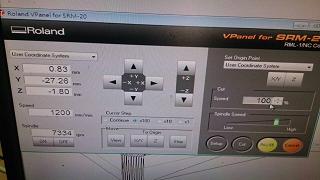

SRM20 操作面板(可以支援 NC 碼與 RML 碼 2 種格式)

也可銑 PCB 板 刀具夾頭

從概念--> 草繪-->  設計--> 3D圖檔--> 到使用 SRM-20 與 ARM-10 製造模型樣品的流程

光固化印表機 ARM-10 與 桌上型 CNC 加工機 SRM-20 在原型設計中的工作流程

功能特色:

  • • 是 MDX-20/15 的後續取代機種

    • 與 MDX-20 相同的工作區域(X 203.2 mm, Y 152.4mm, Z 60.5mm )

    • 全罩式安全防護

    • 專業化的銑削增強功能

    USB2.0介面

    V-操控面板

    • 與開放的原始硬體相容 (例如 Arduino)適用研究與教育機構

    軟體與手冊

    v可相容的軟體

    Windows XP/7/8 32/64位元驅動程式

    SRM-20 V-操控面板

    MODELA Player 4 3D加工軟體

    Click MILL  2D加工軟體

    iModela 建立器

    • 包含 “初步使用導覽說明”

    • 主要“使用手冊” 與 “技巧指點 & 建議注意事項” 說明將可由網路下載.

    SRM-20 / SRM20 規格

    品名項目



    工作台尺寸 232.2(X) x 156.6(Y)mm

    X,Y,Z 加工行程:

    X 203.2 mm, Y 152.4mm, Z 60.5mm

    夾頭尖端到工作檯面距離 最大 130.75mm

    被加工物件最大載重

    2 公斤

    傳輸介面

    USB 2.0

    程式語言

    同時支援標準 NC G/M碼與HPGL RML-1

    刀具夾頭

    Φ3.175 ~ Φ6 mm (3/4/6 與 3.175

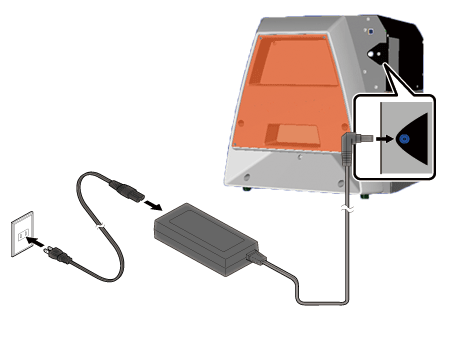

    電源

    機器DC24V2.5A AC adapter (AC 100V±10%50/60Hz)

    耗電量 大約 55W

    噪音

    待機:低於 45dB(A) 工作中(主軸啟動但無銑削時) :低於 65dB(A)

    外觀尺寸

    451.0(W) × 426.6(D) × 426.2(H) mm

    包裝尺寸

    553.0(W) × 535.0(D) × 590.0(H) mm

    設備重量

    20.25 公斤

    操作溫度/濕度

    溫度5~40℃; 濕度35%~80%no condensation)

    X-, Y-, and Z-軸驅動系統 微步進馬達

    主軸馬達

    DC 馬達 380 型式

    軟體解析度

    0.01 mm/stepRML-1,0.001mm/stepNC

    機械解析度

    0.000998594 mm/step

    主軸轉速

    2,000~7,000 rpm

    加工速度

    6 ~ 1800mm/分(0.1~30.0 mm/秒)

    可接受材料

    樹酯材料(塑膠,化學木,模型蠟, 等)PCB 板, 不支援金屬加工

    附件

    USB 線, AC 變壓器, 電源線, 帽螺絲 M4x15, 銑刀, 止付螺絲 M3, 六角板手, (3mm, 1.5mm), 定位梢, 雙面膠帶, 啟用說明, PL 說明,不附 CD-ROM.  *所有應用軟體將從網路下載

    夾頭(選配)
    夾頭 (銑刀用) ZC-20-30 直徑 3mm
    ZC-20-32 直徑 3.175mm
    ZC-20-40 直徑 4mm
    ZC-20-60 直徑 6mm
    其他(選配)
    主軸馬達 SM-20 替換用
    主軸 SS-20 替換用
