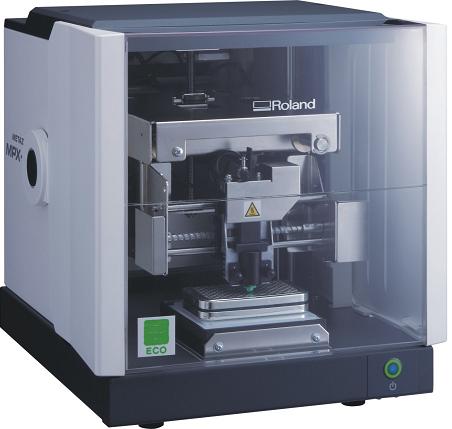

中文版 METAZA MPX-90平面/圓弧曲面兩用型金屬印表機

(高階幾種 MPX-90M 金屬條碼及文字影像打印)

MPX-90是一款完整的創意解決方案,它可以將各種個性化的創意概念具體實現商品化.可以在各種不同的材質的紀念品,徽章,金鎖片,金銀珠寶飾品,或吊飾上打印出專屬於個人的文字,照片,標誌和圖片.這款桌上型MPX-90機器採用高速和精密的 可替換式的單支鑽石撞擊針頭,針對弧型與平面的金屬或非金屬飾品在其表面留下永久如真實立體照片般的印痕,如同在T-Shirt襯衫上轉印相片遠觀時有如立體化的效果,但卻可永久保存.MPX-90不會對其打印的物品造成任合的表面傷害或材料的減少,且工作安靜,非常適合在珠寶店,照相館,百貨門市,紀念品店,旅遊景點攤位文具店中推廣.

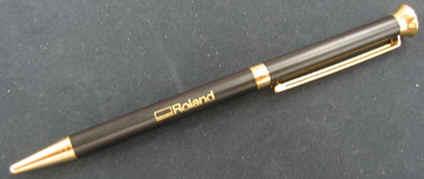

可列印圓柱面

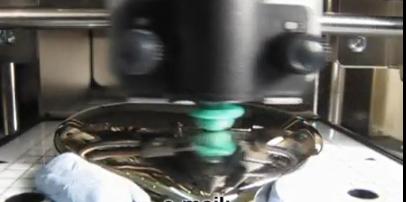

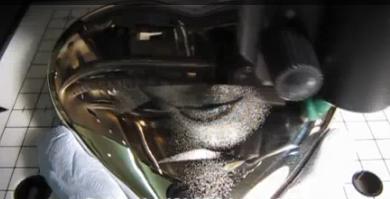

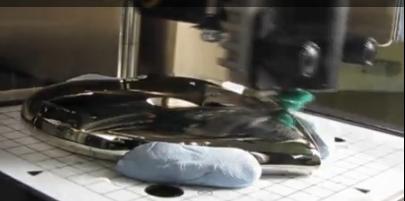

可列印弧形曲面與平面



使用矽膠墊列印平面

圓弧曲面打印時材料曲率條件

下表與左圖說明當打印圓弧面時對於不同直徑時的「產生最佳打印效果時的寬度限制(A) 」與「撞擊探針的最大打印寬度(B)」。



※曲面材料打印時的最佳打印深度 0.1mm與最大打印深度0.2mm 的條件圖示

使用中心夾具列印弧面

MPX90 各種應用範例

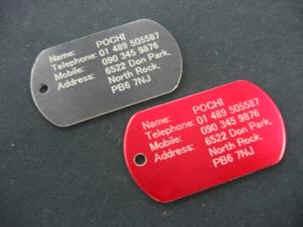

照片列印與銘板序號

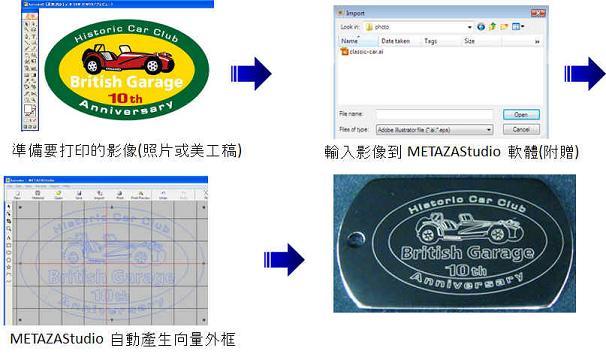

MPX90 中文版應用軟體操作流程(隨機附贈)

手機/數位像機的照片

美工設計圖片

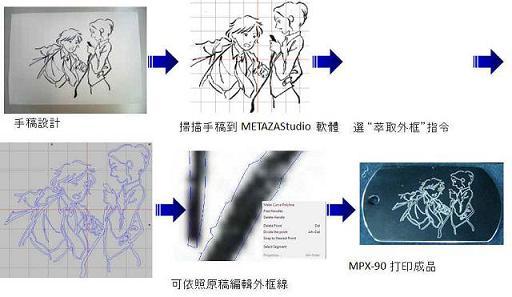

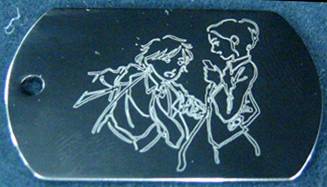

美工手稿設計

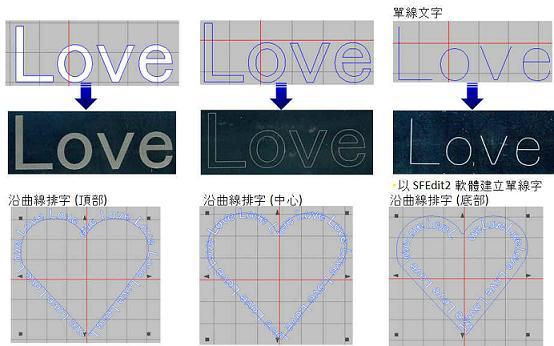

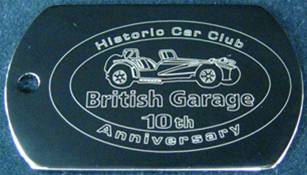

可以打印填滿,中空或單線的外框文數字與排字

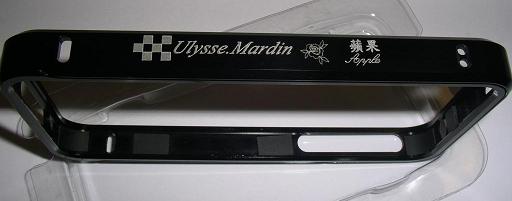

Iphone 手機保護殼刻字與圖案





工作範圍與材料厚度

MPX-90 工作範圍 : 80mm x 80mm ,可接受材料厚度 :  40mm, 可接受材料長度 :  不限

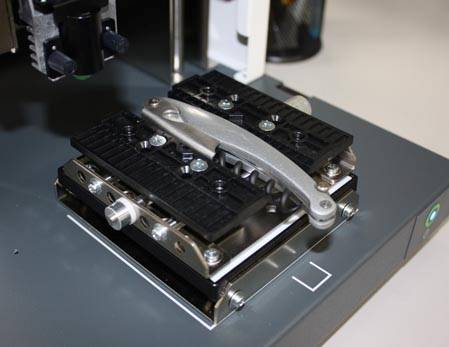

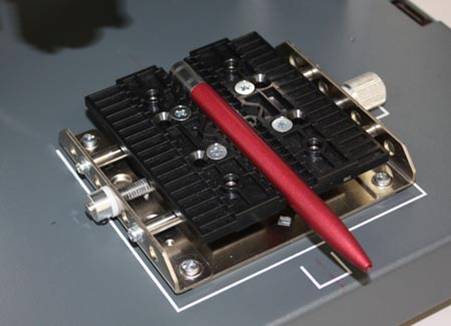

MPX-90 夾具組 : 中心夾具可夾持筆管或其他圓形工件.

高速列印模式提供比先前機種大於 2.5 倍的列印壓力, 可以列印更細小的文字與更清晰的影像於待印材料的表面上.

MPX-90 高速列印模式 :

1. 文字模式

2. 照片模式

3. 高解析模式: 適用細膩文字與展示圖片

4. 向量模式: 適用線性文字與外框



列印軟體 METAZA Studio 接受

1. 數位相機,手機 , bmp, jpg or Adobe® Illustrator® 7/8 ai 或 eps 等檔案格式.

2. 接受各種視窗 TrueType 字體或使用者自建的單線字或填滿字體.

3. 可捲曲/變形文字等應用.

4. Dr. Engrave 軟體可建立變數資料用於流水序號打印.

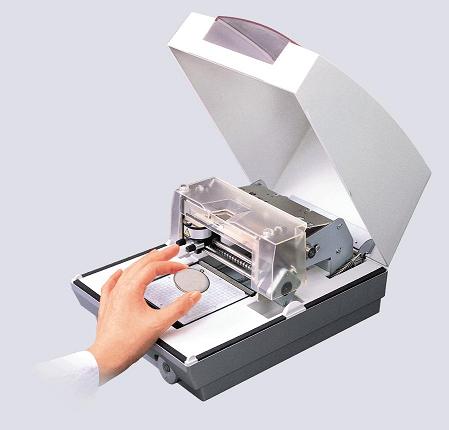

MPX90 與前期產品比較表

打印尺寸:
  80mm x 80mm
打印尺寸:
  80mm x 80mm
打印尺寸::
  80mm x 80mm
可裝載材料尺寸:
  90mm x 90mm
可裝載材料尺寸:
  100mm x 100mm
可裝載材料尺寸:
  200mm x 100mm
撞針頭安全空間:
 20mm
撞針頭安全空間:
 40mm
撞針頭安全空間:
 90mm
最大打印解析度:
  529dpi
最大打印解析度:
影像/文字= 529dpi
向量文字= 1058dpi
向量圖像= 1058dpi
最大打印解析度:
影像/文字 = 529dpi
向量文字 = 1058dpi
向量圖像 = 1058dpi
夾持項目:
矽膠墊
Zippo 夾具
夾持項目:
矽膠墊
Zippo 夾具
V 型夾鉗
(含多種夾具)
夾持項目:
矽膠墊
Zippo 夾具
V 型夾鉗
(含多種夾具)
可依 X 與 Y方向夾持
打印方法:
  9 支撞針
打印方法:
  9 支撞針
打印方法:
  1 支鑽石頭
打印力量:
  <0.7n (牛頓)
打印力量:
  <0.7n (牛頓)
E打印力量:
  <1.8n (牛頓)
打印曲線:

打印曲線:

打印曲線:
  佳+
應用軟體:
  DrMetaza2
應用軟體:
  MetazaStudio
應用軟體:
  MetazaStudio
  DrEngrave

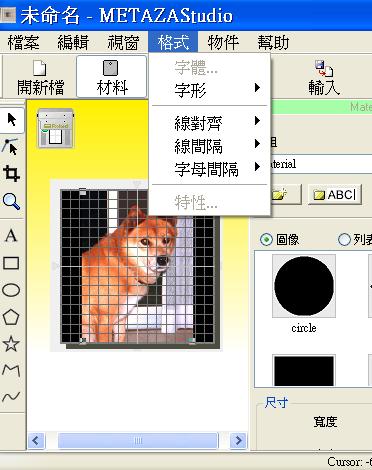

應用軟體中文操作介面(雙微翻譯製作)

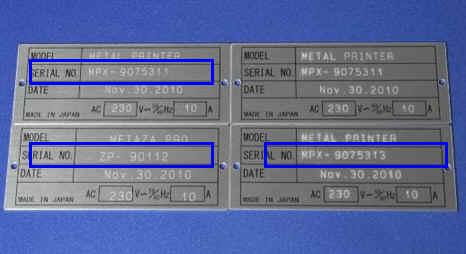

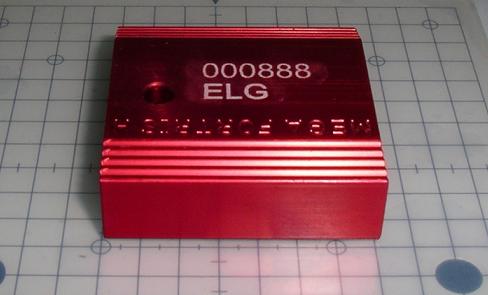

MPX90 打印序號(鋁板 : 表面有陽極處理)

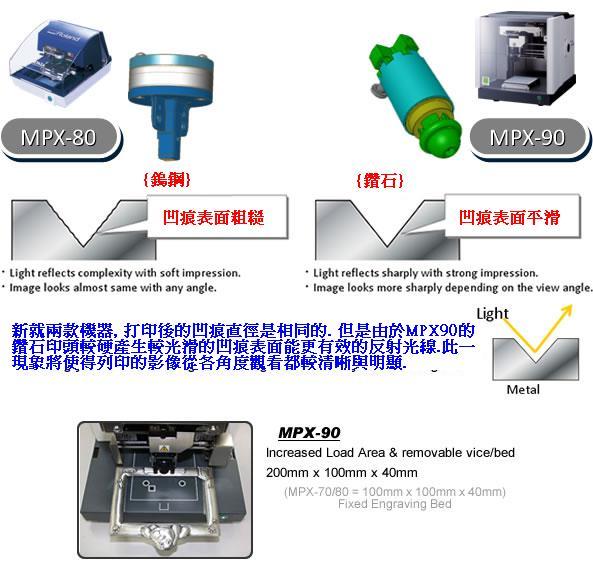

METAZA™ MPX-90 :: 主要改進功能
1. 單一鑽石打印頭(更硬更耐用).
2. 增加打印面積 - 長 200mm x 寬 100mm x 厚度 40mm 以上
3. 可移除的雕刻檯座增加承載區域與彈性.
4. 夾具可裝在 X 與 Y 方向.
5. 稍微增加雕刻頭壽命.
6. 圓形錐狀雕刻頭增加曲線雕刻量.
7. 鑽石頭增強打印撞擊/雕刻力量, 可以有更深, 更突出顯眼的雕刻品質. 打印鋼材時效果更好.
8. 包含 DrEngrave 軟體. 允許多重與流水序號打印.
9. 打印速度比 MPX-80 快 20%.

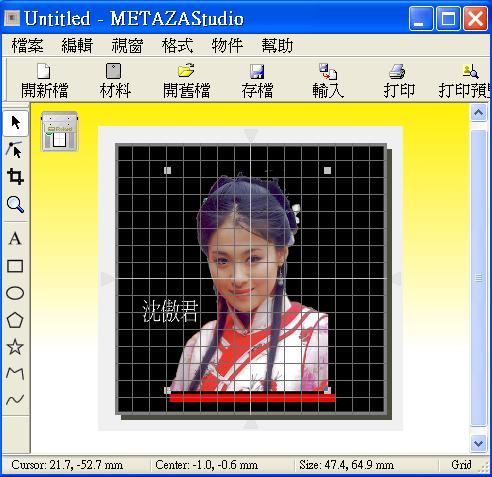

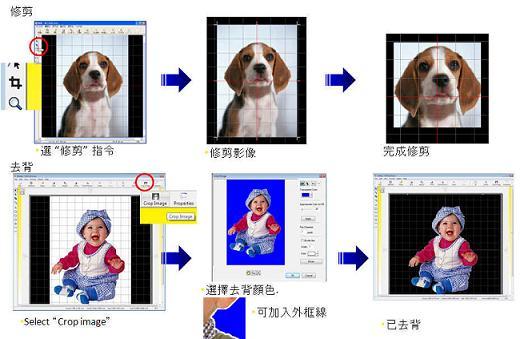

簡易的中文介面讓你輕鬆的編輯您要打印的照片

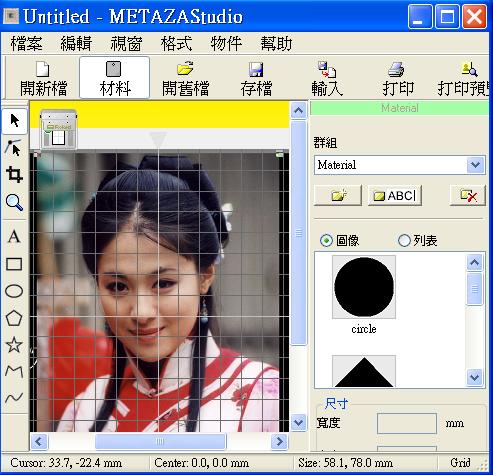

輸入照片(處理程序與用美工軟體所設計之圖片不同)

照片執行->"影像打印最佳化"->"去背"->"排字與加紅色底框"

*詳細規格

機型 MPX-90
可列印材料

、銀、紅銅白金、黃銅、鋁、、不袗、壓克力等. (列印材料表面的維氏硬度值 [HV]須是 200 或更小)

可放入材料尺寸 最大 200 mm× 100 mm× 40 mm(厚度)
列印範圍 80 mm x 80 mm
解析度 高解析度: 529 dpi, 相片: 353 dpi, 文字: 265 dpi, 向量: 1058 dpi
列印方向 單向或雙向列印 (可由視窗驅動程式選擇)
列印速度 (內定) 相片: 50 mm/秒 , 高解析度或文字: 33 mm/秒 , 向量: 24 mm/秒
傳輸介面 USB 1.1
電源供應 專用 AC 變壓器
輸入 : AC 100 to 240 V ± 10 % 50/60 Hz
輸出 : DC 19 V 1.6 A
耗電量 大約  24W
噪音值 低於 70 dB (A)
環境 10 to 30°C (溫度)
35 to 80 % (濕度)
外觀尺寸 286 mm (W) x 383 mm (D) x 308 mm (H)
重量 10.8公斤
配備 變壓器,電源線, 撞針頭保護蓋, 中心夾具, 黏性矽膠墊板, 測試材料, USB傳輸線, Roland 軟體 CD-ROM, 與使用手冊等.
電腦需求
作業系統 Windows® 7 Professional (32-bit or 64-bit); Windows Vista® Ultimate (32-bit), Business (32-bit or 64-bit) or Home Premium (32-bit); Windows® XP Home Edition or Professional
選配品
更換用撞針頭與保護蓋組 MPH-90 撞針頭 x 1與 保護蓋 x 4 片.

每個打印頭可打印約 1億點或 6萬~10萬個3*3mm大小的字/符號或 4000片 30*23mm含影像(佔約 35%面積)的金屬片

更換用撞針頭保護蓋 MPX-90 保護蓋 x 5 片.(圓形底或平底兩種保護蓋)
